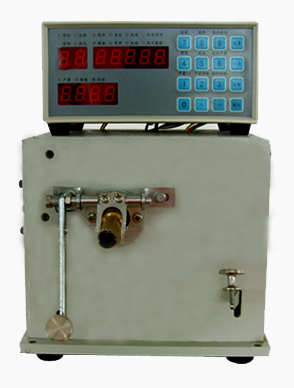

◆系统概述该系统主要应用于高频变压器的线圈、骨架挡墙及其铁芯电感线圈等绕制场合，是手排机设备上的一种标准控制系统。本控制系统采用微电脑系统，操作简单，功能完备；可以存储40种产品每种产品为10段的绕线数据资料，方便客户切换不同产品工艺时直接调用，绕制粗线性能佳，稳定性能高。
◆系统特色通用软件版本，适用于各类型手排式绕线机台记忆体采用FLASH ROM，断电后资料不流失记忆体容量大，可存储40组绕线程序，每组绕线程序最多可设定10段步序系统可提供多种功能操作及运转模式选择
◆系统功能高速高性能单晶片微处理器操作简易可实现正反转绕线，多段圈数计数手工排线或线架排线刹车采用电子制动控制存储容量大，方面用户切换不同产品工艺时直接调用资料采用高精度霍尔组件，使绕线圈数控制精度可达±0.1圈具有自我检查功能；包括设定错误，超速追踪及速度较准，具有超速侦测之功能，能自动调降主轴速度至最稳定状态
◆典型应用高频变压器线圈绕制骨架挡墙及其铁芯电感线圈绕制一般变压器绕制简易线圈绕制
◆系统性能指标转速 0～10000RPM可控轴数 单轴适用线径 0.01～6.0mm 可绕圈数 0～25.5圈记忆容量 可存储40组产品，每组产品为10段的绕线数据资料Input 5路输入，其中2路为共阴式输入，属于外部启动停车开关，另3路分别为直流无刷马达SASBSC霍尔信号Output U V W 3路直流无刷马达电源输出口
◆系统运行环境工作温度：0℃～50℃贮存温度：-20℃～80℃湿 度：5％～95％ 非凝露电 源：电源（输入）：+5VDC±5％，最大1.1A 外部隔离电源（输入）：+12～24VDC±5％，最大500mA 外部输出电源（输入）：5～36VDC±5％，最大1.2A
