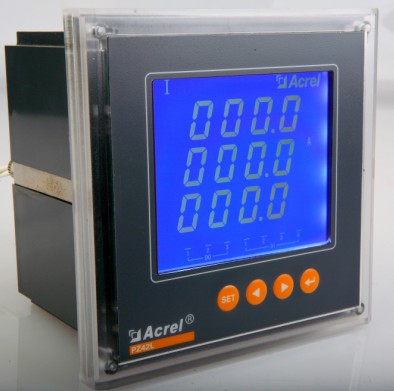

1 PZ系列交流检测仪表1.1 概述 该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。1.2 型号说明1.3 技术指标1.4 产品规格1.4.1 48型产品规格 ●功能一览表●外形及尺寸(mm)1.4.2 72型产品规格 ●功能一览表注： 1、J(继电器越限报警输出)与第二路开关量输出复用； 2、PZ72(L)-E3(4)最多可带2路M(模拟量)； 3、PZ72(L)-E在选配KC(2DI2DO)功能时无脉冲信号输出端口； 4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。 ●外形及尺寸(mm)1.4.3 80型产品规格 ●功能一览表注： 1、J(继电器越限报警输出)与第二路开关量输出复用； 2、PZ80(L)-E在选配KC(2DI2DO)功能时无脉冲信号输出端口； 3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI2DO、5DI2DO)功能时无脉冲信号输出端口； 4、PZ80(L)-AI3、AV3最多可带3路模拟量输出。●外形及尺寸(mm) 1.4.4 96型产品规格 ●功能一览表注： 1、J(继电器越限报警输出)与第二路开关量输出复用； 2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配KC(2DI2DO、4DI2DO)功能时无脉冲信号输出端口； 3、PZ96(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ96(L)-P3(4)、E3(4)最多可带2路模拟量输出。●外形及尺寸(mm)1.4.5 42型产品规格 ●功能一览表注： 1、J(继电器越限报警输出)与第二路开关量输出复用； 2、PZ42(L)-AI、AI3、AV、AV3、F最多可带3路模拟量输出，PZ42(L)-P3(4)、E3(4)最多可带4路模拟量输出； 3、PZ42L-E4H最多可带2路RS485通讯接口，一路Modbus-RTU协议，另一路可设置。●外形及尺寸(mm)1.5 接线端子 ●电流表●电压表（频率表同单相电压表） ●功率表 ● 电能表注1：适用于单相电能表及开关量为8DI2DO的场合； 注2：适用于选配8DI2DO的场合。●PZ42L-E4H1.6 应用方案 2 PZ系列直流检测仪表 2.1 概述 PZ系列直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。 仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。2.2 型号说明2.3 技术指标 2.4 产品规格2.4.1 72型产品规格 ●功能一览表注：J(继电器越限报警输出)与第二路开关量输出复用。2.4.2 80型产品规格 ●功能一览表注：J(继电器越限报警输出)与第二路开关量输出复用。 ●外形及尺寸(mm) 2.4.3 96型产品规格 ●功能一览表 注：J(继电器越限报警输出)与第二路开关量输出复用。 ●外形及尺寸(mm) 2.4.3 96B型产品规格 ●功能一览表 注：J(继电器越限报警输出)与第二路开关量输出复用。 ●外形及尺寸(mm)2.4.3 300型产品规格 ●功能一览表 ●外形及尺寸(mm)2.5 接线端子2.5.1 72、80、、96、96B型产品 ●电流表 ●电压表 ●多功能表2.5.2 300型产品 ●电流表 ●电压表 ●多功能表 2.6 应用方案 3 PZ96B系列数显控制仪表 3.1 概述 PZ96B系列数显控制仪表是一种用于电力及工业自动化测量的智能仪表，集多种测量功能于一身，一表多用，可测量直流电流、直流电压、各种类型热电偶、热电阻、电阻传感器，带DC24V电源输出可给外部两线式变送器直接供电。仪表带有多种可选功能：RS485接口、模拟量输出、开关量输入、继电器报警输出等。广泛应用于电力直流屏监测，工业自动化控制领域的压力、温度、位移等的测量和控制。3.2 型号说明3.3 产品特点 ◆ 多用途通用信号输入有24V输出，可接入2线式变送器 ◆ 具有温度传感器断线检测功能 ◆ 可选配变送功能和继电器接点输出 ◆ 可选配4路开关量输入，接受无源接点或光耦输入方式3.4 技术指标点此处见(详情)3.5 外形及尺寸(mm)3.6 接线端子3.6.1 PZ96B-DI、PZ96B-DV3.6.2 PZ96B-TS3.6.3 PZ96B-R3.6.4 PZ96B-Z
