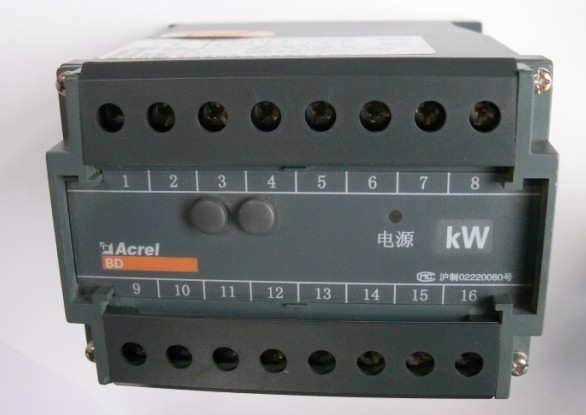

有功功率变送器是一种将电网中的有功功率隔离变送成线性的直流模拟信号的装置。 下面以上海安科瑞BD-3P为例，介绍功率变送器的功能及应用。 上海安科瑞功率变送器BD-3P BD-3P有功功率变送器测量电网中的有功功率，并将有功功率隔离变送成线性的直流模拟信号。 符合标准 GBT13850-1998、IEC-688 适用环境 工作温度：-10℃~55℃储存温度：-25℃~70℃相对湿度：≤90%RH，不结露，无腐蚀性气体场所海拔高度：≤2500m 技术参数 输入信号 l 测量范围：AC 1A、5A，AC 100V、220V、380Vl 过载： 电流：持续1.2倍，瞬时电流10倍1秒； 电压：持续1.2倍，瞬时电压2倍1秒；l 频率：45Hz~65Hz 输出信号 l 输出：DC 4~20mA、0~20mA、0~5V、0~10Vl 负载：电流输出时≤600Ω，电压输出时≥1000Ω 工作电源 AC 85V~265V 或DC 100V~350V 温度漂移系数 精度等级为0.5级时≤200ppm℃，精度等级为0.2级时≤100ppm℃ 响应时间 400ms 绝缘电阻 ≥100MΩ 精度等级 0.5级，0.2级 工频耐压 辅助电源输入输出2kV1min50Hz 安装方式 BD-3P、BD-4P功率变送器采用标准35mm导轨安装，或者用螺钉固定 选型 上海安科瑞功率变送器BD-3P有功功率变送器，可将有功功率隔离变送输出DC 4~20mA、0~20mA、0~5V、0~10V；标准35mm导轨安装。 范例型 号：BD-3P输 入：电流5A 电压100V 功率866W 输 出：DC 4~20mA对应0~866W电力网络：三相三线辅助电源：AC220V50Hz 如需了解，请联系！上海安科瑞电气股份有限公司联系人：徐霜 电话：021-69158261 18321975993电子邮箱：acrelxs@163.com QQ：1039781487
