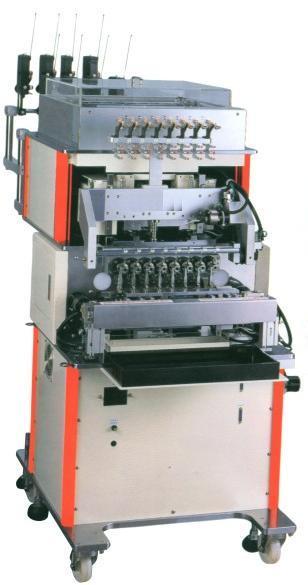

AD-R12A型12轴全自动绕线机是集机械、电子于一体的多功能自动化设备，此机器采用交流伺服马达传动，液晶显示器中文人机操作界面，从而使整机操作简捷。本机分自动上下料、绞线、缠脚与绕线等多个作业动作。适用于各种小型变压器、继电器、电感线圈类产品的自动绕线作业。一、设备特性：
1、CNC 4轴AC伺服马达传动系统，定位精确；
2、独特的绕线治具设计，换装快速；
3、0、90、120 三种缠针脚角度设定，一次性的完成多种角度缠绕；
4、精密的张力线架控制，质量更有保障；
5、具自动理线功能，不留余线；
6、简易的高级语言指令，程序编辑，搭配液晶显示器对谈方式；
7、密码储存功能，防止非相关人员修改程序；
8、具备自动上下料功能，可增加产能；
9、配备自动绞线装置 ，增加产品稳定性；
10、可选配气压剪刀，张力衰减，双线并绕等配备；
11、可选配断线检知装置；
12、构造简单，操控容易，故障少，保养方便。
二、技术参数：控制方式 CNC 4轴AC伺服马达同步控制
卷轴数量 12卷轴，42 mm 间距
卷轴速度 MAX 18000 转分
轴转角度 360度1圈，设定单位1度
轴停精度 +- 0.5度
导针移动距离 X轴（前后）80 mm，移动单位 0.01 mmY轴（左右）80 mm，移动单位 0.01 mmZ轴（上下）50 mm，移动单位 0.01 mm
适用线径 φ0.02 ~φ0.4mm
最大卷径 45 mm
最大幅宽 65 mm
缠脚速度 MAX 150圈分
缠脚角度 0o、90o、120o 三种角度
绞线长度 MAX 300 mm
绞线股数 3、5、7、9...任意设定
绞线速度 MAX 3000 转分
工作电源 单相220V（或指定电压），5060 HZ
总功率 5KW
工作气压 4~6kgfcm2
机器尺寸 1200(L)x950(W)x1500(H) mm
