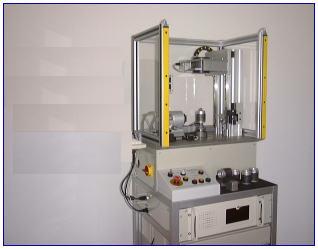

铸铝转子自动测试系统
一、概述：目前对于快速大批量进行铸铝转子质量分析的方法主要有电阻测量法和电感测量法两种。第一种电阻测量法用于计算转子电阻值， 第二种电感测量法在测量时不需要使用定子。因此电感测量法可以测试出转子很小的故障，每当一条转子铝条穿过磁场时，就会产生一个正弦波形，转子在旋转一周后，完成了一次完整的测量。电感测量法可以轻易测量出转子铝条发生断裂、转子铝条中有空气或气孔以及斜槽角度误差。
二、特点：该测试系统就可以在五秒钟以内完成对一个鼠笼转子的质量测量（真正的测量时间低于一秒）。测量结束时，电脑会自动显示出测量结果以及判定是否合格，对不合格的产品显示出是铝条断条、还是铝条中有气孔或杂质、还是槽角度不良。该系统可以进行自动和手动测量，自动测量用于正常的生产线测试，手动测量主要是用于调整工装位置、判定系统故障，采集和设置系统参数。
三、测试项目：1、断条、细条。2、欠铸、气孔、沙眼、残渣导条。3、斜槽角度不良、导条的内部短路。4、铁芯及铝条的一致性。5、端环不良。四、测量参数：
1、测量参数：波形峰峰值、最大值、最小值、平均值、有效值、占空比。
2、控制参数：铝条数：0~100条 精度：100％最小波幅：0~50V 分辨力：1mV 精度：1％最大波幅：0~50V 分辨力：1mV 精度: 1％梯度：0~100％总值：0~50V 分辨力：1mV 精度:1％
五、系统特点：l、计算机采集、储存测试数据。2、铸铝转子的测试数据分析，质量评估分析。六、测试能力：l、转子外形尺寸：外径最大150mm，叠高200mm以内；2、装夹方式：手动或自动；3、测试时间：（全部自动测试）6秒只；
4、动力系统：气动。七、系统组成：1、测量专用传感器；2、测试工装夹具（无轴转子夹具或有轴转子夹具）；3、测量采集模板；
4、角度调节器；
5、位置传感器；
6、PLC控制器；7、工业电脑及显示器；8、系统测试柜；
9、测试软件；
10、光栅保护器。
八、使用环境温度：0-40℃电源：单相220V±10％50HZ
