智能镍氢充电器的研制(一)
[发布时间]：2010年8月9日 [来源]：电子变压器资讯网 [点击率]：8561
【导读】： 摘要：叙述了一种针对标称电压为24V，容量为2．5Ah的镍氢电池组的充电器的实现。该系统摒弃传统的工频变压器，采用TOPSwitch—GX系列单片开关电源芯片，通过PWM的方法实现了对电池组进行不...


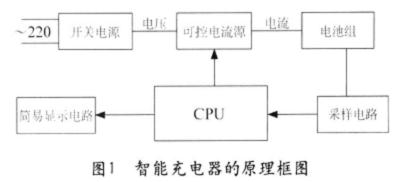

1)开关电源

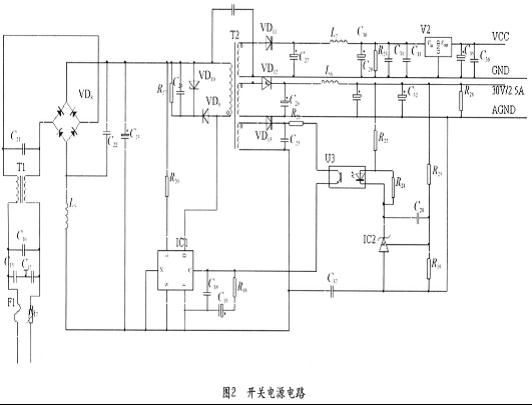

    本系统采用TOFSwitch—GX系列PWM开关控制电路来实现220V交流电到低压直流电压的转换，克服了采用传统工频变压器的体积庞大，效率低，发热量大的缺点。开关电源电路如图2所示。开关电源有两路输出：一路输出电压为5V，用于对MCU进行供电；一路输出电压为30V，此路电源有两个用途：通过PWM控制电路对电池进行充电和经过稳压电源芯片7818的转换对采用电路和PWM控制电路进行供电。
    2)PWM控制电路
    控制电路的控制芯片采用的是带有AD和PWM口的STC12C2052AD单片机。使用单片机的四个AD来采集电池的电压、充电电流、电池的温度和环境温度。控制主电路如图3所示。VT2(IRFZ44)正常工作时，VGS必须大于2V，因此系统采用了升压电路把l8V电压升压为36V电压。当G1端的电平为低时，VT2处于关闭状态，这时候停止对电池充电。当Gl端的电平为高时，IRFZ44处于导通的状态，这时候处于对电池的充电状态。因此通过控制PWM的占空比，就可以控制VT2的导通时间，进而控制充电电流。


3)采样电路
    该系统的检测电路主要由电压检测，电流检测和温度检测构成。采样电路如图3所示。
