以反激式变换器为例，其主电路如图1所示。

开关管开通后，变压器一次侧电流逐渐增加，磁芯储能也随之增加。当开关管关断后，二次侧整流二极管导通，变压器储能被耦合到二次侧，给负载供电。

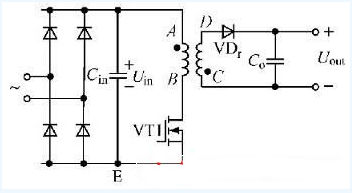

图1反激变换器

在开关电源中，输入整流后的电流为尖脉冲电流，开关开通和关断时变换器中电压、电流变化率很高，这些波形中含有丰富的高频谐波。另外，在主开关管开关过程和整流二极管反向恢复过程中，电路的寄生电感、电容会发生高频振荡，以上这些都是电磁干扰的来源。开关电源中存在大量的分布电容，这些分布电容给电磁干扰的传递提供了通路，如图2所示。图2中，liSN为线性阻抗稳定网络，用于线路传导干扰的测量。干扰信号通过导线、寄生电容等传递到变换器的输入、输出端，形成了传导干扰。变压器的各绕组之间也存在着大量的寄生电容，如图3所示。图3中，A、B、C、D4点与图1中标识的4点相对应。

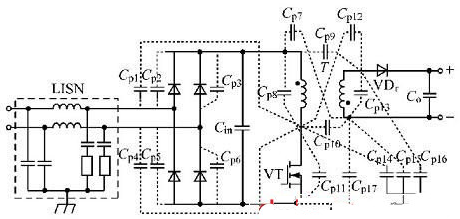

图2反激式开关电源寄生电容典型的分布

图3变压器中寄生电容的分布

在图1所示的反激式开关电源中，变换器工作于连续模式时，开关管VT导通后，B点电位低于A点，一次绕组匝间电容便会充电，充电电流由A流向B;VT关断后，寄生电容反向充电，充电电流由B流向A。这样，变压器中便产生了差模传导EMI。同时，电源元器件与大地之间的电位差也会产生高频变化。由于元器件与大地、机壳之间存在着分布电容，便产生了在输入端与大地、机壳所构成回路之间流动的共模传导EMI电流。
