在开关电源当中，占空比发挥着重要的作用，它起着调整开关管导通时间的作用，占空比的值越高，就意味着输出电压越高。占空比在反激电路的设计当中也同样适用，接下来，就将为大家介绍一种产生最大占空比的反激电路设计，以及变压器参数的确定。摸索出了适用于各种PWM芯片的高频反激直流电路算法。

    PWM控制器的选择

    电路设计当中，几种常见的高频反激式电源集成控制器有两种类型，单芯片式和双芯片式。很多生产商都根据自己的 IC原理编制了电路的设计程式，这些程式都是针对芯片的特有参数设计的，从原理上都能相互解释 ，但却不能通用。对比这些计算程式可以得出：选择 PWM控制器的IC时应考虑不同控制 IC的不同参数，诸如功率控制等级、电流或电压控制模式、频率的要求;不论选用何种驱动芯片，影响变压器设计的主要参数只是频率及控制的最大占空比，其它参数对外部主电路计算的影响可忽略不计;可以在此基础上找到一种符合反激式电路原理并适合不同 PWM芯片的电路设计方法。

    Flyback反激电路原理分析

    首先从反激式开关电源的基本原理图开始，如图1所示，输入电源首先经过EMC电路滤除差摸及共模干扰，并对交流输入进行整流。 PWM芯片决定MOSFET的导通与截止。在 MOSFET导通期内，能量储存在励磁电感中，次级整流管是截止的，变压器为空载工作;在 MOSFET截止期内变压器励磁电感中的储能释放，转变成感应电势传送到次级，经过整流和滤波后输出直流电压。

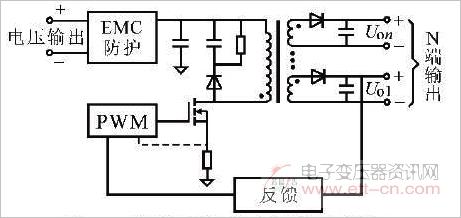

图 1高频反激式电源基本原理

    若初级电流经过磁化电感区后降至零，即为不连续导通模式;若磁化电流未降至零，则为连续导通模式。反激电路工作于连续模式时，其变压器磁心的利用率会显著下降，所以无特殊情况应避免使用。

    PWM集成芯片通常接收电流负载最大的输出电路反馈信号，由此来调节 MOSFET的占空比。如果输出的负载增大，则 PWM脉冲控制的导通时间增长，流过初级线圈的电流线性上升，电流峰值增大，变压器储能增加，从而可提高次级带负载能力。开关管和输出整流管的振铃可引起高频 EMI或者环路不稳，解决的办法通常是加吸收电路。

    基于最大导通时间计算方法的推导

    高频反激开关电源的变压器实质上是一个耦合电感，其设计中的相互制约因素很多。在计算过程中 MOSFET与变压器的铁心可根据设计者的需要在一定范围内选择，本文主张从控制最大占空比参数入手。PWM控制芯片一旦选定，其工作频率与最大占空比也就确定了下来，若超出最大占空比，电源很容易进入非正常工作模式。

    已知的参数

    由设计人员根据用户需求确定的参数包括：最大输入电压 Uinmax、最小输入电压 Uin min、各路输出电压 Uo1、Uo2?Uon、各路输出电流(最大值)Io1、Io2?Ion、最大输出的功率总和 Pomax。

    由设计人员选择的 PWM芯片决定的参数包括：开关频率 fsw、MOS管最大导通时间 Tonmax、最大占空比 Donmax。

    根据电路特点和设计经验估计的参数包括：变压器效率η、变压器励磁电感系数 Klk。

    变压器的漏感很小，一般可假定 Klk=0.95(漏感为初级电感的 5%)。反激时励磁电感中的储能乘以开关电源效率，即为输出功率，反激式电源效率η一般为 0.7～0.8，这里设η=0.75。

    简化计算的假设

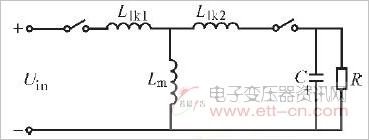

    图2 示出反激电源拓扑电路
