电感的组成元件以及电感的主要作用
[发布时间]:2020年12月2日 [来源]:岑科电感 [点击率]:608
【导读】: 电感,又被称为电感线圈,是用绝缘导线(比如漆包线、纱包线等)绕制而成的电磁感应元器件,是电子线路中常见的电子元器件之一。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁芯、铁芯上绕制而成的一组串联的...

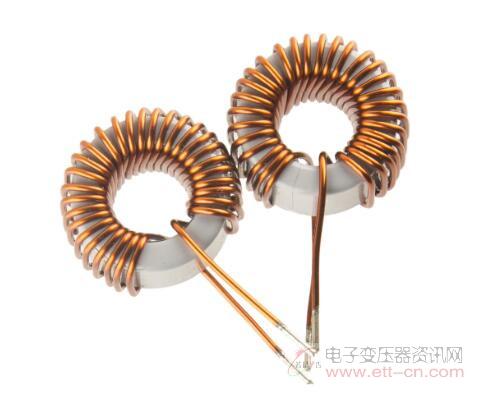

  电感,又被称为电感线圈,是用绝缘导线(比如漆包线、纱包线等)绕制而成的电磁感应元器件,是电子线路中常见的电子元器件之一。电感是用漆包线、纱包线或塑皮线等在绝缘骨架或磁芯、铁芯上绕制而成的一组串联的同轴电缆匝,用英文字母“L”表明,关键功效是对交流数据信号开展防护、过滤或与电力电容器、电阻器等构成谐振电路。

  电感量国际上都是用亨利表明,单位为H,1H=100mH=1000000uH。

  电感的封装类型各种各样,如今的电感封裝大致能够分成缠线共模电感,贴片电感,一体成型电感,工字电感,每个电感器都有自己独特的作用。

  针对共模电感,其关键功效便是滤掉共模数据信号,避免共模干扰,在电源电路中常常能够见到,其主要目的也是为了更好地通过EMC。而缠线电感、一体成型电感、贴片电感这类电感在DC TO DC电源电路选用的比较多,它的功效是存储动能,另外对开关电源的输出电压纹波有非常大影响,所以在DC TO DC电源电路中电感的选择就十分关键了。

  在电源电路中,电感的选择包含电感量,饱和状态电流,封裝,必须依据电源电路的纹波,电流,输出功率来选择,一般的电感量是由L=Vout*[(1-D)/I*r*f],其中:Vout为输出电压,D为占空比,I为输出电流,r为纹波率,f为输出功率;纹波率一般在0.3,占空比D=Vout/Vin;因此我们能够计算出电感量的大小。

  针对电感电流的选择,则必须开展应力降额,也就是对电感电流的额定功率开展计算,一般电感选择电流为1.2*I,其主要原因便是电感电流波形的最高值比均值値高于20%左右,另外电感电流选择大一点电感不易进入到饱和状态(电感电流进入到饱和状态后,电感等同于输电线短路故障);此外电感电流选择过小在工作过程中会传出“啸叫”声,它是电感异常工作中导致的,所以根据工作经验,电感的电流选择1.2倍~2倍就可以,这样的话电感的热值也不会很大,不容易导致无效。

  当电感量及电流选择结束后,大部分电感的封裝也就可以明确了,剩下的只不过是以价钱,高度限制等来选择适合的封裝。

  此外电源电路的电感量还可以由电源管理芯片的数据信息获得,在具体运用中,则必须依据实际的电源管理芯片来计算获得适合的电感主要参数。
