DIY稳压电源:欲善其事,先利其器
[发布时间]:2012年7月9日 [来源]:电子发烧友 [点击率]:4253
【导读】: 作为一个DIYer,拥有一个可靠的稳压电源是十分必要的。然而作为一个高级的DIYer,一个从电子市场轻易就能买到的稳压电源显然不能与你的身份匹配。你需要点更“唬人”的装备——比如一个利用手头上各种...

作为一个DIYer,拥有一个可靠的稳压电源是十分必要的。然而作为一个高级的DIYer,一个从电子市场轻易就能买到的稳压电源显然不能与你的身份匹配。你需要点更“唬人”的装备——比如一个利用手头上各种闲置余料DIY的稳压电源。小声提醒一句,DIY会比买一个省很多钱哦~

作为一个DIYER,拥有一个自己做的简单而又可靠的稳压电源是一件蛮必要的事情,因为很多时候你需要一个实用的电源来让自己的实验做的更顺利。正好最近朋友买了一个朗讯的通信时钟,需要一个功率比较大的稳压电源,我就抓住这个机会,给大家讲讲怎样自己做一个电源吧。其实最主要的原因,是成品太贵了……嘿嘿。

制作的时候蛮匆忙的,忘记拍照了,以下就成品的图来讲解一下。

1   工具和材料

● 936焊台

● 斜口钳

● 尖嘴钳

● 镊子

● 焊油

● 无铅焊锡

● 手持万用表

● 电动起子

● 手电钻和若干钻头

● 手动攻丝器和攻丝钻头

● 电磨

○ 纽子开关

○ 铁皮仪表外壳

○ 28V100W环形变压器

○ 标准3口电源插座(和电脑电源后面的一样)

○ LED一个(最好是绿色)

○ 3.5K欧姆1/4W电阻一个

○ 120欧姆1/4W电阻一个

○ LT1083CT一个

○ 5~10K欧姆可调电阻(3296型)一个

○ 二极管1N4007一个

○ 全桥一个

○ 贴片散热器一个

○ 电脑CPU散热器和风扇一个

○ LM7815一个

○ 钽电容35V22UF一个

○ 尼龙扎带若干

2   正面图解

● 这是一个通用的铁皮仪表用外壳,原来想用全铝结构的外壳,好处是可以外壳直接散热,可惜没有找到合适的,因为变压器的体积太大了。正面是一个扭子开关,以及一个LED电源指示,在这里用的是红色(一般来说电源指示要用绿色的才妥当,但手上只有红色的了,就用上了。)。上面用电磨开了一个孔,用来安装滚珠散热风扇,没有用螺丝钉固定,而是选择了减震橡胶,这样可以降低一些风扇的震动声音。

3   尾部图解

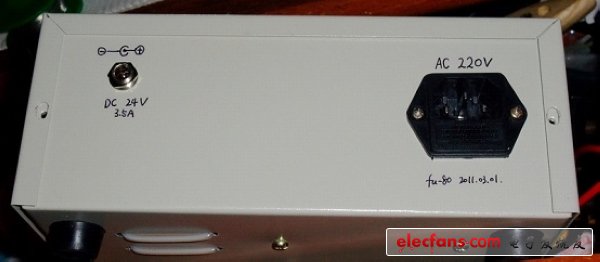

● 这是尾部,电源线的插口是3眼通用的,和你电脑机箱上的电源线一样,方便更换。电源输出口用的5.5MM通用输出端子,内芯为正极,外壳为负极。

4   内部图解

● 这是内部的全貌,很丑吧……其实DIYER做的东西只要可靠实用就好了。

● 那个最大的东西是定做的环形变压器,优点是体积小功率大漏磁小,价钱也贵一些,参数是28V 100W的,相当于28V3.5A。右边用扎带固定黑色部分的是主滤波电容,耐压63V10000UF。

● 可能有人要问了,为什么前面是28V这里却要用到63V呢?其实之前的电压值是交流电压,在整流之后,其电压的波动最大值是28V*1.414=39.592V,按照一般来说电解电容的电压分档是25V-35V-50V-63V这样的话,选择50V耐压是最经济实用的。但是我们DIYER手上未必总有合适电压的电容啊,所以我就提高了一下选择电容的耐压值,也正好手上有63V10000UF电容,这就用上了。超余量使用元器件,虽然成本会增加,但是其可靠性和寿命都会延长很多。
