人们需要高效率、低功耗、符合能效规范的电子设备，需要更高性能、更小形状因数的无线系统，这为电源和电源管理设计提出巨大的排战。设计人员要为各种DSP、MCU、FPGA、ASIC、音频/视频和显示电路提供多电压、更大电流、更高效率、更低功耗、更低噪声、更小形状因数的电源和电源管理。为此出现了各种各样的电源架构来满足变化的电源管理要求。

分布式电源架构

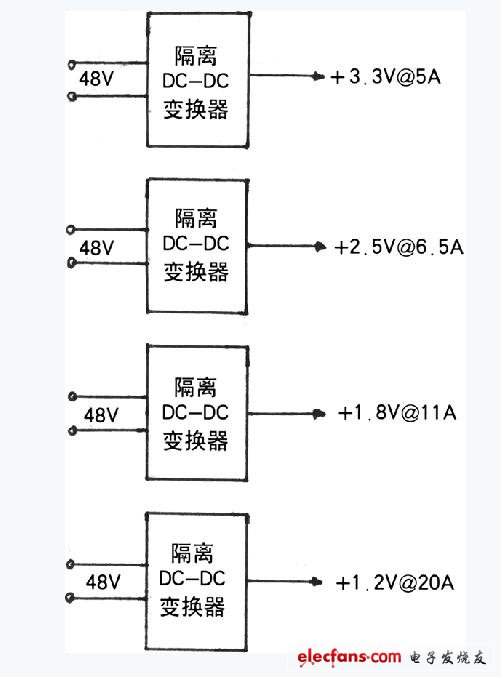

分布式电源架构（Distributed Power Architecture，PDA）是基站用的第一代电源架构。PDA的一个实例示于图1。这种电源架构对每个电压轨用隔离（砖式）电源模块提供。当电压轨有限时，PDA工作良好，但每增加1个电压轨，其成本和PCB面积都显著增加。电压轨时序也是困难的，需要增加外部电路来解决电压轨时序，这也会增加成本和板面积。

　　               图1 典型的DPA架构

中间总线架构

为了克服DPA尺寸大和成本高的缺点，第二代系统采用中间总线（Intermediate Bus Architecture，IBA）架构。中间总线架构有固定电压（fixed voltage）IBA，非稳压（unregulated）IBA和准稳压（Quasi-regulated）IBA几种架构。图2所示的固定电压IBA采用单个隔离砖式电源模块和很多非隔离负载点（Pol）DC/DC变换器。Pol可以是电源模块（如TI公司的PTH系列），也可以是分立的降压变换器。隔音变换器的输入电压范围（36~75V或18~36V）与第一代相同。它所产生的中间总线电压稳定到3.3V，5V或12V。中间总线电压选择取决于系统设计师。这种设计的好处是：较小的PCB面积、较低的成本和较容易的电压时序（由于有自动跟踪特性）。这种电源架构使效率降低，每个电压需要两次变换。

　                 　图2 固定电压中间总线架构

为了满足微小区基站设计对高效率和小占位面积的要求，需增加隔离变换器效率，使其工作在固定占空比和不稳压输出，这就是非稳压中间总线结构。这种结构采用非稳压总线变换器，其输出电压是输入电压之比（例如TI公司ALD17 5：1变换器产生的输出电压是输入电压的五分之一）。用这种技术设计的150W系统的第一变换级用十六分之一砖式变换器效率可达96%。这种架构的限制是总线变换器的最大输入电压范围是36~55V。Pol的输入电压必须小于12V，才能使Pol产生1V或小于1V的输出电压。

为了满足一些无线供应商坚持要保持36~75V传统宽输入电压规格的要求，电源供应商推出准稳压IBA。这种架构与非稳压IBA的主要差别是在输入电压超过55~60V范围，其输出电压稳定到10V左右。这种架构的缺点是隔离电源模块必须增大尺寸来实现稳压电路和在55V以上效率降低。

分比式电源架构

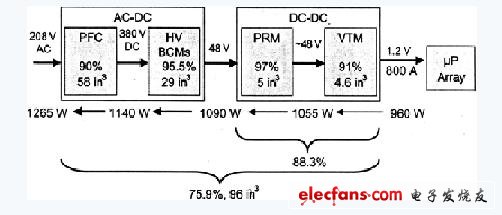

分比式电源架构（Factorized Power Architecture，FPA）采用3个灵活的单元来重新规定每个变换级的范围，使得电源密度和效率都比较高。第1个单元是总线变换器模块（BCM），这是1个窄范围输入、非稳压、高效率总线变换器，它采用ZCS-ZVS正弦幅度变换器（SAC）提供隔离和电压变换。有高电压（高达384V）和中电压（48V）输入两个版本。FPA的第2个单元是预调器模块（PRM），这是1个高效率升压一降压变换器。FPA的第3个单元是电压变换模块（VTM），它与PRM组合在一起提供低电压输出（如需要可低到0.82V）。FPA单元为电源系统设计提供更大的灵活性、伸缩性和更高的效率（图3）。就尺寸而言，工作在3.5MHz有效频率的SAC，对于高电源变换在小封装中采用平面磁性元件，这种结构使功率密度大于1000W/in3。
