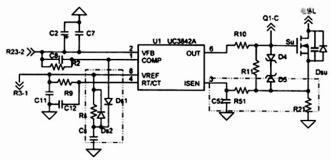

图2 开关管Su控制电路

    2、开关管Sd控制电路

    在能量回馈时，开关管Sd处于工作状态，为了保证系统能量充分回馈，同时避免开关管Sd长时间承受大的回馈电流，采用555构成的频率为20kHz的“多谐振荡器+高频脉冲变压器”来驱动Sd。

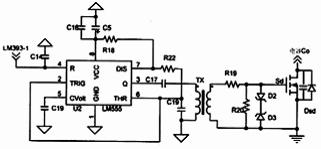

    图3为“多谐振荡器+高频脉冲变压器”组成的驱动电路，其中由555构成的多谐振荡器的工作频率为f=1.43/(R18+2R22)/C19。在该电路中，检测与互锁电路控制着555集成块的引脚4。当引脚4为高电平时，即检测电路检测到系统应该进入能量回馈状态，多谐振荡器开始向Sd输出开关脉冲；当引脚4为低电平时，系统处于电动运行状态下，多谐振荡器不向Sd输出开关脉冲。

图3 开关管Sd控制电路

    3、检测与互锁电路

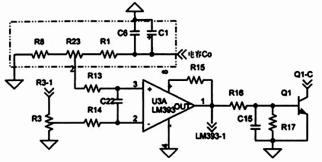

    在该系统中，检测与互锁电路具有异常重要的作用。首先，它通过检测DC-DC变换器输出端的电压大小，来判定是否需要将电路工作模式从电动运行状态转入能量回馈状态或者从能量回馈状态转入电动运行状态；其次，它需要根据检测及判断的结果，相应地控制电动运行开关管和能量回馈开关管的驱动电路。图4为检测及互锁电路，其工作原理如下：首先根据DC-DC变换器正常工作时输出电压的大小，设定比较器引脚2的参考电压，并采用电阻分压器来检测DC-DC变换器输出端的电压。当系统处于下坡减速或刹车制动时，电动机处于发电状态，那么机端反电势就大于DC-DC变换器的输出电压，也就是电阻分压器检测到的比较电压大于给定的参考电压，使得比较器翻转，引脚1输出为高电平，它迫使三极管Q1导通，将开关管Su的门极信号下拉到低电平;另外，同样由于分压器提供给UC3842A引脚2的电压超出芯片一内部的参考电压大小，它立即关断UC3842A向外的脉冲输出。这两者很安全地封锁了开关管Su。同时，比较器引脚1的高电平进入多谐振荡器的引脚4，开启了多谐振荡电路，使整个系统进入到能量回馈状态下。

图4 检测及互锁控制电路

    4、主电路智能功率模块IPM

    在本系统中，三相逆变电路具有非常重要的作用，它不仅为鼠笼异步电机提供电源电压，而且还要对电机进行变频调速控制。在以往，逆变电路主要采用6个分离的IGBT单元来搭建，需要对每个IGBT单元提供驱动电路、过热保护电路、过流保护电路，它们要和整个主回路的过压、短路保护电路及IGBT单元相匹配，使得变频逆变电路的设计具有相当的难度。然而随着智能功率模块（IPM）的出现，这种局面得到了巨大地改变，尤其近几年内，IPM正在逐步取代普通IGBT模块。

    IPM模块是以IGBT芯片为主体，将芯片及其门极驱动、控制和过流、过压、过热、短路、欠压锁定等多种保护与故障检测电路集成于一体的高性能大功率器件，具有结构紧凑、体积较小、性能稳定、工作可靠、价格适中等优点。因此，结合电动车驱动装置的基本要求，本系统中选择三菱公司生产的IPM模块PS21255-E作逆变电路。
