凌力尔特公司 (Linear Technology Corporation) 推出 4A、42V 输入同步降压型开关稳压器 LT8614。该器件采用独

特的 Silent Switcher? 架构，使 EMI / EMC 辐射降低超过 20dB，从而远低于 CISPR 25 Class 5 限制。即使在开关频率

超过 2MHz 时，同步整流也能提供高达 96% 的效率，同时突发模式 (Burst Mode®) 工作可在无负载备用条件下保持静态电

流低于 2.5µA。该器件具备 3.4V 至 42V 的输入电压范围，非常适用于汽车和工业应用。

    LT8614 的内部高效率开关可在电压低至 0.97V 时提供高达 4A 的连续输出电流。以突发模式工作可提供超低静态电流

，从而使该器件非常适用于汽车的“始终保持接通”系统等应用，因为这类系统需要延长电池的工作寿命。LT8614 采用了

独特的设计，可在所有条件下保持仅为 200mV 的最小压差电压，从而能够在汽车冷车发动等情况下表现出色。此外，仅为

30ns 的快速最短接通时间允许从 16V 输入至 1.0V 输出实现 2MHz 恒定频率切换，从而使设计师能够优化效率，同时避开

关键的噪声敏感频段。LT8614 的 20 引线 3mm x 4mm QFN 封装和高开关频率允许使用小型外部电感器和电容器，从而可组

成占板面积紧凑和高热效率的解决方案。

    LT8614 采用了内部高效率上管和下管，在单个芯片中集成了必要的升压二极管、振荡器、控制和逻辑电路。以低纹波

突发模式工作可在小输出电流时保持高效率，同时保持输出纹波低于 10mVPK-PK。LT8614 采用了特殊设计方法和一种新的

高速工艺，可在很宽的输入电压范围内实现高效率，而且其电流模式拓扑还能够实现快速瞬态响应和卓越的环路稳定性。其

他特点包括内部补偿、电源良好标记、输出软启动 / 跟踪和过热保护。

    LT8614EUDC 采用 3mm x 4mm QFN 封装，起始价为每片 4.25 美元。工业温度级版本 LT8614IUDC 经过测试，保证工作

在 -40°C 至 125°C 的工作结温范围，价格为每片 4.68 美元。汽车温度级版本 LT8614HUDC 经过测试，则保证工作在

-40°C 至 150°C 的工作结温范围，价格为每片 4.93 美元。以上所有均为千片批量的单片价格，所有版本都有现货供应

。

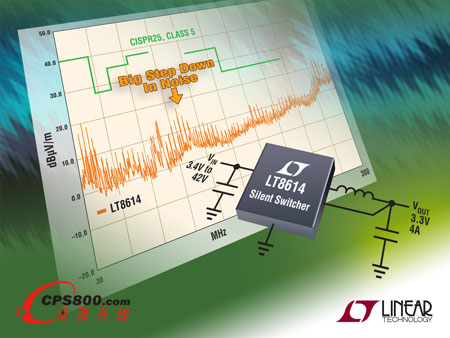

    照片说明：42V、4A (IOUT)、2.2MHz 同步降压型开关使 EMI / EMC 辐射降低超过 20dB

    性能概要：LT8614

    Silent Switcher 架构：

    超低 EMI / EMC 辐射

    高频时提供高效率

    效率高达 96%

    很宽的输入电压范围：3.4V 至 42V

    超低静态电流突发模式工作：在 12VIN 至 3.3VOUT 情况下，IQ 为 2.5µA，而输出纹波 <10mVP-P

    高效率同步工作

    快速最短接通时间：30ns

    在所有条件下均具备低压差：200mV/1A

    可调和可同步：200kHz 至 3MHz

    峰值电流模式工作

    准确的 1V 使能引脚门限

    内部补偿
