鲸鱼及海豚是用声波来交流的。潜艇在潜航时，也使用“低频”或“超低频”声波与基地通信。在艇身完全没入水中的“潜水”状态下，低频通信天线无需露出水面，不仅潜艇安全，而且因为通信频率极低，所以不占带宽，发送信号的量很小。
　　笔者原以为这种使用低频或超低频声波的水下无线通信只存在于武器的世界，没想到在日常生活中也同样在使用。那就是游泳时佩戴的心率传感器。本文就来介绍一下可以在泳池中使用的芬兰Polar Electro公司的心率传感器“H7”。

心率传感器H7的外观

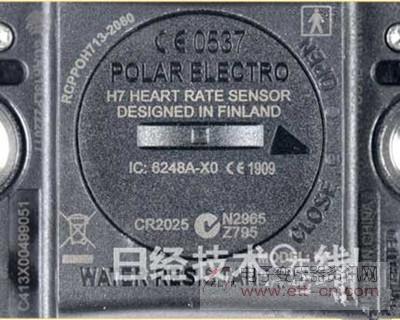

背面标注的信息

　　30m防水。使用CR2025的纽扣电池，最长可连续工作200个小时
　　* 本文图片由加拿大大型IC逆向工程公司“Chipworks”提供。在此表示感谢
　　Polar Electro的网站上显示，该公司创办于1977年。虽然没有上市，但产品已经销往世界80多个国家，在日本也能买到。心率传感器绑在带子上，佩戴在胸部。不仅有防水功能，还能在水下进行无线通信，所以不光是慢跑，游泳时也可以使用。
　　可穿戴终端与智能手机等母机通信时，大多使用低功耗的近距离无线通信“蓝牙LE(Low Energy)”。但蓝牙LE使用的2.4GHz频带的电波无法在水中传播。因此，H7除了与智能手机通信使用的蓝牙LE，还配备了可以在水中传播、使用数kHz低频电波的通信方式“GymLink”。
　　用户佩戴H7游泳时，H7检测到的心率会以GymLink发送到泳池一侧的专用设备。跑步机、健身自行车若支持GymLink，H7检测到的心率数据也可以通过GymLink发送。就是说，H7向智能手机的应用发送心率数据时使用蓝牙LE，向支持GymLink的设备发送时使用GymLink，会按照不同情况，区别使用两种通信方式。

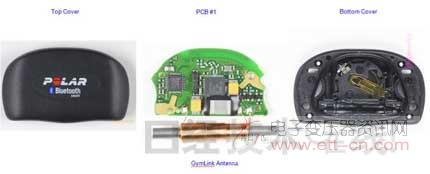

拆解后的H7

　　在基板下，有金属丝绕在棒上制成的结构体。推测是水下通信的GymLink使用的天线
