本文阐述了太阳能光伏发电逆变器的三种主电路形式，结合光伏发电逆变器主电路结构特点，论述了用于太阳能光伏发电系统逆变器的功率半导体器件特性。

　　1.光伏发电逆变器主电路

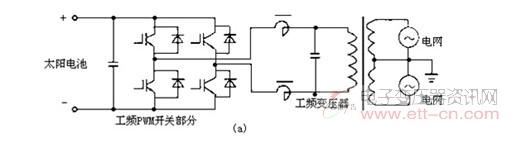

　　太阳能电池一般是电压源，因此逆变器的主电路采用电压型，太阳能光伏发电系统用逆变器的三种主电路形式如图1所示。图1(a)是采用工频变压器主电路形式，采用工频变压器使输入与输出隔离，主电路和控制电路简单。为了追求效率，减少空载损耗，工频变压器的工作磁通密度选得比较低，因此重量大，约占逆变器的总重量的50%左右，逆变器外形尺寸大，是最早的一种逆变器主要形式。

图1：逆变器主电路图

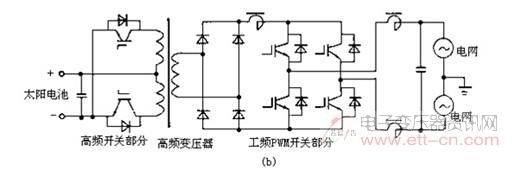

图1(b)是高频变压器主电路形式，采用高频变压器使输入与输出隔离，体积小，重量轻。主电路分为高频逆变和工频逆变两部分，比较复杂，是20世纪90年代比较流行的主电路方式。

图1(b)

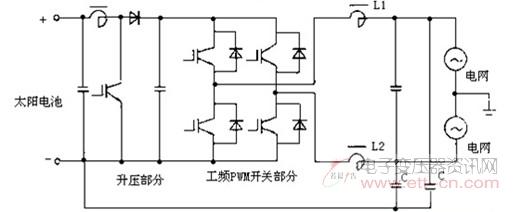

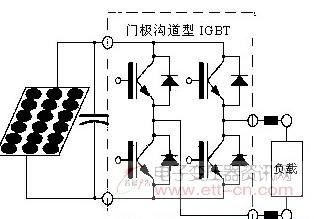

　　图1(c)是无变压器主电路形式，不采用变压器进行输入与输出隔离，只要采取适当措施，同样可保证主电路和控制电路运行的安全性，体积最小，重量轻，而且效率高，成本也较低。主电路包括升压部分和采用高频SPWM的逆变部分，比工频变压器主电路形式要复杂，但是适应输入直流电压范围宽，有利于与太阳能电池进行匹配。尽管由于天气等因素使太阳能电池输出电压发生变化，但有了升压部分，可以保证逆变部分输入电压比较稳定。将成为今后主要的主电路流行方式。

 图1(c)

　　为了使无变压器主电路形式安全运行，必须采取一定的技术措施：首先要使太阳能电池对地电压保持稳定;其次，为了防止太阳能电池接地造成主电路损坏，应检测太阳能电池正极和负极的接地电流(通过零相互感器)，如果不平衡电流超过规定值，说明太阳能电池有可能接地，接地保护立即动作，切断主电路输出，停止工作。由于无变压器主电路形式没有变压器对输入与输出隔离，因此逆变器输入端的太阳能电池的正负极不能直接接地，输出的单相三线制中性点接地，因太阳能电池面积大，对地有等效电容存在(正极等效电容和负极等效电容)。该等效电电容将在工作中出现充放电电流，其低频部分有可能使供电电路中的漏电开关误动作而造成停电，其高频部分将通过配电线路对其它用电设备造成电磁干扰，而影响其它用电设备正常工作。对这种对地等效电容电流必须在主电路加电感L1与电容C1组成的滤波器进行抑制，特别是抑制高频部分。而工频部分，可以通过控制逆变器开关方式来消除。当然在太阳能电池与主电路之间，还应当设置共模滤波器，防止对太阳能电池的电磁干扰。

　　2.电力电子器件
　　用于太阳能光伏发电系统逆变器(含输入直流斩波级)的功率半导体器件主要有MOSFET、IGBT、超结MOSFET。其中MOSFET速度最快，但成本也最高。与此相对的IGBT则开关速度较慢，但具有较高的电流密度，从而价格便宜并适用于大电流的应用场合。超结MOSFET介于两者之间，是一种性能价格折中的产品，在实际设计中被广为应用。概括地说，选用哪类器件取决于成本、效率的要求并兼顾开关频率。如果要求硬开关在100kHz以上，一般只有MOSFET能够胜任。在较低频段如15kHz，如没有特殊的效率要求，则选择IGBT。在此之间的频率，则取决于设计中对转换效率和成本的具体要求。系统效率和成本之间作为一对矛盾，设计中将根据其相应关系对照目标系统要求确定最贴近系统要求的元件型号。表1为三种半导体开关器件的功率损耗，为了便于比较，各参数均以MOSFET情况作归一化处理，超结MOSFET工艺目前没有超过900V的器件。
