TDK集团将旗下的爱普科斯(EPCOS)方框形铁心电源线扼流圈扩展为垂直设计型B82733V*系列，该新系列是现有水平设计型B82733F*系列的补充。对于印刷电路板空间非常狭小的应用，垂直设计特别有优势。比如，新型扼流圈的插入高度为27 mm，封装尺寸仅为29mm x 15.5mm，比水平设计型小30%有余，而后者的插入高度为14mm，所占区域为26.5mm x 24.8mm。

　　电流补偿扼流圈专为最高电压为300V AC的应用而设计，其电感值介于10mH和100mH之间。工作温度为40°C时，扼流圈能处理的额定电流介于0.7A和2.3A之间。产品所用的塑料底座和磁芯涂覆的环氧树脂都符合UL94 V-0要求。

　　除了优异的共模抑制能力，由于杂散电感相对高约2%，新型扼流圈还具有卓越的差模抑制能力。这意味着在很多情况下，无需额外的差模抑制元件。因此，新型扼流圈特别适用于具有超高切换频率、设计新颖的开关电源。

　　新型元件已经通过ENEC(VDE)和UL认证，符合RoHS指令要求。

　　主要应用

　　低功率到中等功率的开关电源

　　主要特点和效益

　　封装尺寸缩减超过30%

　　优异的共模和差模干扰抑制能力

　　通过ENEC(VDE)和UL认证

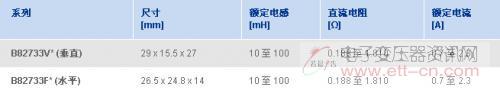

　　关键数据
