中国发展存储器产业 触动了韩国的神经?
[发布时间]:2016年11月8日 [来源]:网络 [点击率]:3167
【导读】: 据报道,在韩国政府主导下,三星电子和SK 海力士统筹成立了一个总规模达2000 亿韩元(约11.8 亿人民币)的基半导体希望基金,投资一些具发展潜力的半导体相关企业。  业内人士分析,韩国的半导体...

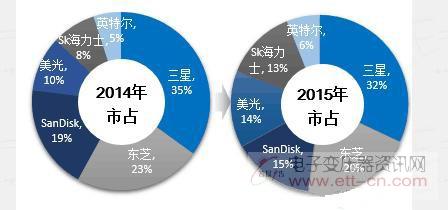

2015 年主要原厂NAND Flash 的市场份额

  根据Digitimes 的数据显示,2015 年,韩国半导体的半导体出口金额自2014 年626 亿美元增加3 亿美元至629 亿美元,连续2 年创新高。其中存储器的的出口金额虽然从2014 年340 亿美元相对高点略减至338 亿美元,但是其在韩国半导体出口中所占的份额则高达50% 以上,可见存储器对韩国的重要性。
  另外,我们从以往的数据可以看到,韩国的三星和SK 海力士在中国是仅次于Intel 的第二、第三位供应商。由此可以看出,韩国理应对中国建设存储产业紧张,进而建立了这个半导体希望基金。

  中国大陆存储将面临更大压力
  从上面的介绍中我们得知,存储产业主要由DRAM 和FLASH 两种产品组成。而在这两方面,韩国两家企业都有领先的优势,这些都不可能是一蹴而就的。
  首先从成本上分析一下。
  研究机构Bernstein Research 表示,存储产业为典型资本密集与技术密集产业。先从资本谈起,光土地、厂房不含设备,可能就得耗掉32~42 亿人民币,研究机构Bernstein 预估,若要取得DRAM 或NAND Flash 其中一个市场的一席之地,至少需15% 左右的市占,以2014 年第四季产能来估算,一个月产出得达20 万片(资本支出大约在200 亿美元,约1352 亿人民币左右)。
  在追逐市占的过程中,若产能一个月增加到20 万片的幅度,市场将出现超额供给,对于初期生产成本较高的新进者而言,价格会掉到成本以下,新进者即便前面16~ 24 个月之间投入200 亿美元以上的资本支出,十年内仍会落后产业先进者一个世代以上。
  Bernstein 预估,新进者投入DRAM 产业,将得承受前面十年400 亿美元(约2703 亿人民币)的亏损,投入NAND 产业前面十年也要有面临350 亿美元(约2365 亿人民币)损失的心理准备。
  因此从资金投入上看,对中国存储产业的发展就是一个大挑战。虽然有国家的支持,但这也是一笔不少的支出。
  其次就是技术。
  我们知道三星和SK 海力士能够从诸多竞争对手中突围而出,除了其雄厚的资金做支持外,他们在技术上面的积累也异常重要。韩国半导体业界普遍认为,中国大陆在DRAM 和NAND Flash 的技术与三星电子和SK 海力士的技术相差甚远,难以在短时间内赶上。
  这不但体现在其技术、基础积累,更体现在其专利上。三星等企业已经在存储器方面布下了严密的专利网,对于中国企业来说,是一个巨大的挑战。
  很多国内媒体认为,3D NAND Flash 会是中国的突围方向。我们不妨来看一下这方面的差距。
  现在各家半导体大厂的3D NAND 技术早已如火如荼在开发中,目前进入32 层堆叠技术,业界都认为2017 年下半是3D NAND 产能大量开出之时,目前看来时间点是对的,但各家半导体大场面临的考验恐怕会比预期艰巨数倍。
  过去平面NAND Flash 芯片朝两方面前进,一是陆续有SLC 、MLC 、TLC 型NAND Flash 芯片的演进来提高储存容量并降低成本;二是制程技术不断往前,目前已经进入18/16/15 纳米制程,但无法否认的是,技术前进的同时,其NAND Flash 的氧化层越薄,芯片可靠性是递减的,因此需要用额外的方式来增强效能,这又使得成本提升,因此,平面NAND Flash 技术已无法满足市场需求,开始进入3D NAND 时代。
  进入3D NAND 技术后,制程技术的演进成为其次,堆叠层数才是重点,层数越高会使储存容量越大。不过,当堆叠层数越高时,各层对准的技术就很困难,定位技术必须做的好,因为堆越高会越难对准。
  三星曾对外表示,不久将来会看到100 层堆叠的技术出现。根据业界进度,2017 年3D NAND 技术会到80 层,2020 年到100 层,至于3D NAND 技术的堆叠极限在哪里里,各界也有不同的看法,有人甚至认为可堆到200 层,但以目前技术挑战而言,真的堆叠到200 层,恐怕对准的精准度是很大考验,可能良率也不见得太好,即使是2020 年到100 层,恐怕难度都很高。
  三星在3D NAND 技术世代上仍是龙头厂,是全球第一家量产3D NAND 技术的半导体厂,技术演进也最扎实。三星在2013 年推出24 层叠的3D NAND 芯片,之后32 层堆叠、48 层堆叠的芯片陆续问世。
  三星计划今年第4 季转进第四代64 层堆叠技术的3D NAND 芯片,估计每片晶圆的储存容量再提高30% ,意味成本持续下降,三星也对外指出,100 层堆叠以上的技术不是梦。
  而在DRAM 方面,同样以三星为例。
  BusinessKorea 31 日报导,半导体产业透露,三星内存部门今年初量产18纳米制程DRAM ,准备在明年下半生产15 、16 纳米DRAM 。同时,该公司将拉高18 纳米DRAM 占整体DRAM 的生产比重,目标明年下半提高至30~40% 。相关人士说,明年三星10 纳米等级DRAM ,将占整体DRAM 生产的一半。
  研究估计,当前三星DRAM 生产以20 纳米为主、占82% ,18 纳米仅占12% 。
  三星制程微缩进展比原先预期更为快速,内存部门主管Chung Eun-seung 2015 年初暗示,2020 年将量产10 纳米等级DRAM ,如今看来,应该2019 年初就能达成目标。
  本身三星的SK 海力士的发展是由韩国政府在背后的支持而发展起来的,在中国在效仿韩日,想打造自己的存储产业的时候,甚至用九倍年薪从韩国挖人,积累技术储备的时候,上任以来一直在打击三星的朴槿惠政府这时候走出来支持三星和SK 海力士,无疑释放出了一个明显的信号,政府支持三星和SK海力士对抗来自中国的威胁,虽然十几亿人民币的基金跟中国上千亿的基金规模没得比,但是由于其本身的技术积累,对于中国存储来说,韩国政府的这个做法,也会让其感到不安。
  难道当年韩国打击台湾DRAM 发展的故事又将重演?
  在2008 年金融海啸发生以后,当年台湾DRAM 技术的主要来源无能力投入更多的资金进行研发之时,三星李健熙逮到机会,执行三星最常用的逆势投资法,在台日两国停止投资后,反而增加资本支出、强化研发支出,加速推进制程技术及价格战,这也造成后来尔必达及台湾DRAM 厂纷纷宣布破产下市。
  中国在各个方面技术还不如台湾的情况下,这下在面临的挑战无疑是更加巨大了。
  虽然面临的挑战依然巨大,但对于中国半导体产业来说,存储的重要性是毋庸置疑的,因此多艰难也要砥砺前行。中国大陆或可继承台湾未竟之事业,打造真正的中国存储。
