加利福尼亚州米尔皮塔斯 (MILPITAS, CA) 和马萨诸塞州诺伍德 (NORWOOD, MA) – 2017 年6月20日 – 亚德诺半导体 (Analog Devices, Inc.，简称ADI) 旗下凌力尔特公司 (Linear Technology Corporation) 推出大功率固定比例充电泵 DC/DC 控制器LTC7820，该器件在非隔离式中间总线转换器中无需功率电感器，从而可将电路尺寸减小多达 50%，并提供高达4000W/in3的功率密度。LTC7820 在分压器、倍增器或反相器配置中以高达 99% 的效率驱动外部 MOSFET。其开环固定占空比是非常适合配电、数据通信、电信、高端计算和工业系统中的非隔离式中间总线应用。

　　LTC7820 工作在一个 6V 至 72V (80V 绝对最大值) 的输入电压范围内，并能够产生数十安培的输出电流，这取决于转换器拓扑和外部组件的选择。该器件可配置为从高达 72V 的输入电压实现一个 2:1 的降压比。可级联两个 LTC7820 IC 以实现一个 4:1 的降压比。如需实现更高的降压比 (比如 6:1)，则建议采用 Dickson 转换器拓扑，它非常适合 54V 输入至 9V 输出的转换，且仅需单个 LTC7820。另外，LTC7820 还可配置为从高达 36V 的输入电压实现一个 1:2 的升压比或一个 1:1 的负输出转换比。外部 MOSFET 以一个固定频率执行开关操作，可设置范围为 100kHz 至 1MHz。LTC7820 强大的 1.1? N 沟道 MOSFET 栅极驱动器最大限度地提高了效率，并能驱动多个并联的 MOSFET 以满足较高功率应用的要求。

　　LTC7820 监视系统电压、电流和温度以发现故障，并使用一个检测电阻器以提供过流保护。当出现故障情况时，该器件停止开关操作并把/FAULT 引脚拉至低电平。一个内置定时器可针对合适的重启 / 重试时间进行设定。EXTVCC 引脚允许采用转换器的较低电压输出或高达 40V 的其他可用电源为 LTC7820 供电，从而降低了功耗并改善效率。LTC7820 的其他特点包括用于实现低 EMI 的软开关操作、一个电源良好输出信号、欠压闭锁和内部电荷平衡电路。

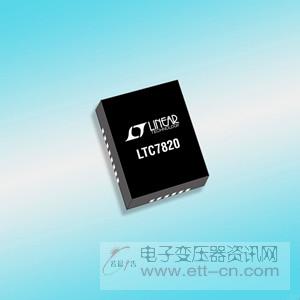

　　LTC7820 采用 4mm x 5mm QFN-28 封装。可提供工作在 –40°C 至 125°C温度范围的扩展和工业温度级版本。千片批购价为每片4.70美元。

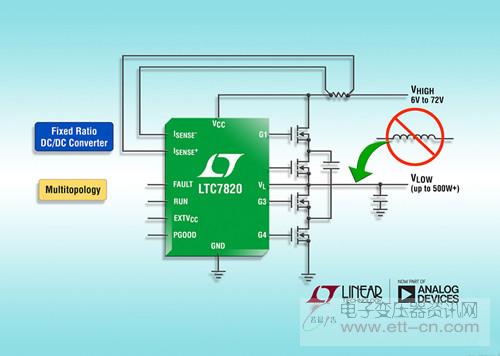

照片说明：72V固定比例大功率充电泵控制器

　　性能概要：LTC7820

　　宽 VIN 范围：6V 至 72V，80V 绝对最大值

　　高达 4000W/in3的功率密度

　　效率高达 99%

　　降压：2:1 比例，VIN 高达 72V

　　Dickson 转换器拓扑以实现 6:1降压比

　　升压：1:2 比例，VIN 高达 36V

　　反相器：1:1比例，VIN 高达 36V

　　提供超过 500W功率

　　100kHz 至 1MHz工作频率

　　软开关拓扑实现低 EMI

　　4 个强大的 N沟道 MOSFET 栅极驱动器

　　输入电流检测和过流保护

　　具可编程定时器和重试功能的短路保护

　　电源良好输出信号

　　采用 4mm x 5mm 28引线 QFN 封装
