各开关电源拓扑中的磁性元件
[发布时间]:2017年8月11日 [来源]:电源研发精英圈 [点击率]:6869
【导读】: 一个典型的多路开关电源已一个电源技术规格为例  输入电压:  90 – 264 Vac 47-63 Hz  90-264V交流,47-63Hz  输入电流:  最大2A  输入谐波:  在所有负载...

  一个典型的多路开关电源

  已一个电源技术规格为例
  输入电压:
  90 – 264 Vac, 47-63 Hz
  90-264V交流,47-63Hz
  输入电流:
  最大2A
  输入谐波:
  在所有负载条件下均符合IEC1000-3-2 A14。
  保持时间:
  最少20ms。
  浪涌电流:
  在264V时40A峰值(冷启动)

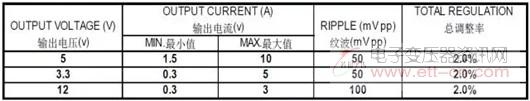

  输出:

  效率:120V交流输入,满载时最小75%
  温度:

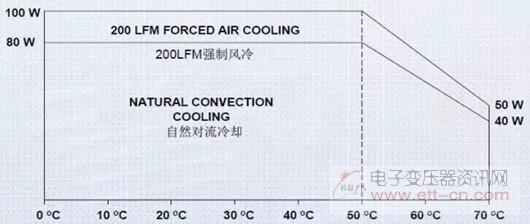

  工作温度:见下面的降额曲线

  储存温度:
  -40 oC 至+85 oC

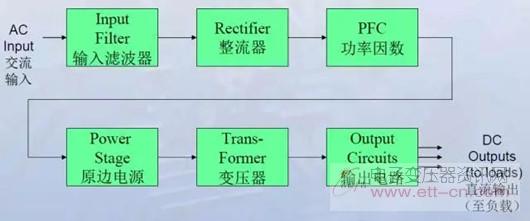

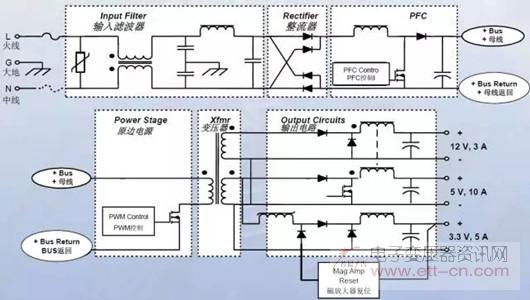

  功能框图

  变压器

  在正激变换器中,如同在大多数拓扑结构中一样,变压器只是简单的将能量从初级传递到次级而不储存能量。

  磁心截面积必须满足磁通量,窗口面积必须与电流相适应。=>AP值。

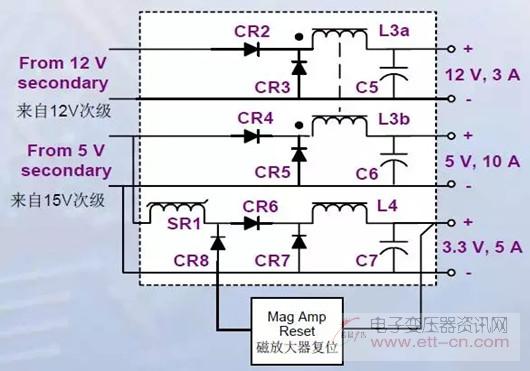

  输出电路

  输出电压的典型配置——两个次级,带有一个由5V输出进行磁放大器后调整导出的较低的电压输出。

  至初级PWM的反馈通常来自5V输出,而+12V输出为准稳压输出。

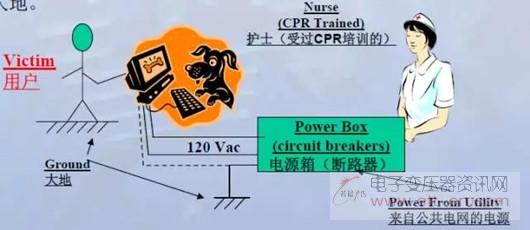

  如果电器没有绝缘,则用户便为电流提供了一个流回地面的路径!即使绝缘,也会有少量的泄漏电流。漏电流受变压器的影响

  虚线表示“第三线”接地,在2线(“第2类”)电器中是没有的。

  泄漏电流的规格会影响输入滤波器的设计,因为旁路(“Y”)电容将电流由火线导入大地。

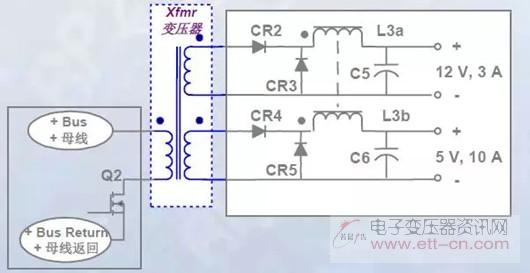

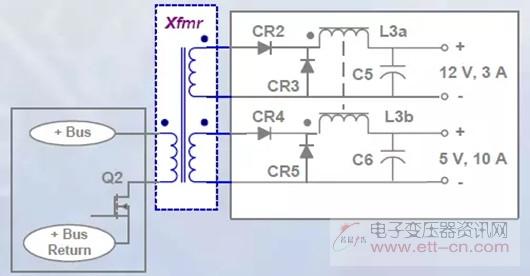

  变压器

  注意带点的极性。
  当Q2导通时输出导通。
  次级Vpeaks = +Bus ? Ns/Np
  注意输出耦合扼流圈,L3。
  绕组的匝数比必须与变压器相同,即为输出电压加上CR3和CR5的二极管压降
  输出扼流圈在连续导电的情况下,每个输出电压等于次级电压的平均值(忽略二极管压降)。
  因此,每个输出电压等于它的次级峰值电压乘以初级母线电压的负荷比,+Bus(忽略二极管压降和Q2的导通电压)。
