这样做对工字电感而言至关重要
[发布时间]:2021年1月13日 [来源]:岑科电感 [点击率]:357
【导读】: 电感在制作成为工字电感的情况下有时会采用多股线绕制,如直径0.15的漆包线20股绞在一起,0.2的漆包线20股绞在一起等等,采用多股线的加工工艺一般不可以上自动机缠线,必须手工开展作绕制,在这里可...

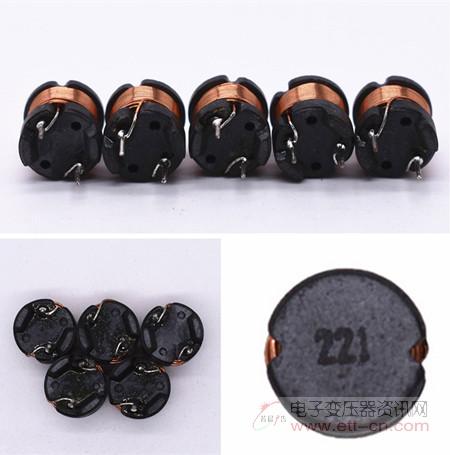

  电感在制作成为工字电感的情况下有时会采用多股线绕制,如直径0.15的漆包线20股绞在一起,0.2的漆包线20股绞在一起等等,采用多股线的加工工艺一般不可以上自动机缠线,必须手工开展作绕制,在这里可能很多人就会问了,人工缠线效率远远低于自动机缠线,为何要采用多股线绕制呢?采用直径和多股线相当的大电缆线径单线绕制,且电气特性相当。效率更高些,那样不是更有效吗?

  采用多股线绕制工字电感,关键原因是:

  1,采用直径一样的单线绕制工字电感,电缆线径过大,绕制艰难;

  2,受工字电感槽宽规格限定,电缆线径过粗,单线绕制,没有办法绕满预定的匝数;

  3,从应用视角剖析:应用多股线能够减少集肤效应,电流穿过电感时,离电感表层越远,则电感内部的电流越小,电感内部的电流通常会分几个方向分布。与电流垂直的方位做横切面,那么挨近工字电感磁芯的部分电流强度基本上等于零,越避开变压器磁芯则电流越强。只在工字电感边沿的部分会出现电流。形象化的讲便是电流基本集中在电感表层,我们称作集肤效应。造成这类效应的主要原因是转变的电磁场在电感内部造成了涡流电场,与原先的电流相互抵消。因此 ,在一定容积的空间内,所使用的铜心线越多,那么铜心线横截面积就越大,横截面积越大电流就越大,电感材料的使用率就越高,铜心线发烫或是数据信号衰减系数便会减少。采用多股铜心线并联绕制可以有效降低集肤效应,使电流造成的电磁场分布均匀,直观的讲便是给电流提供更开阔的通过的面积。经过试验比照,同样型号规格的工字电感,采用单线绕制的发热值比采用多股线绕制的发热值高出许多 。尽管多股线在应用中特性要好于单线绕制的工字电感,可是多股线电缆线径越小,越容易分叉,绕制的难度系数就越大,一般也只能使用手工绕制。

  4,采用多股线绕制工字电感,电磁线圈之间的间隙小,分层均匀。
