共模电感与磁芯的关联 一起来谈谈吧
[发布时间]:2021年1月25日 [来源]:苏州谷景电子有限公司 [点击率]:820
【导读】: 在一般情况下,共模电感使用的磁芯为铁氧体磁芯。铁氧体磁芯可分成两大类:镍锌类和锰锌类。镍锌原材料的特性使初始磁导率低,但它们能够在很高的频率下维持磁导率不会改变。反过来,锰锌原材料的初始磁导率非常...

  在一般情况下,共模电感使用的磁芯为铁氧体磁芯。铁氧体磁芯可分成两大类:镍锌类和锰锌类。镍锌原材料的特性使初始磁导率低,但它们能够在很高的频率下维持磁导率不会改变。反过来,锰锌原材料的初始磁导率非常高,可是在频率为20KHz时磁导率就有可能逐渐降低。

  因为共模电感的镍锌铁氧体磁芯的初始磁导率低,在低频时不可以造成高阻抗。噪音关键部分的频率超过10或20MHz时,它们是最常见的原材料。但是锰锌原材料在低频时磁导率很大,因此十分适用于抑制10KHz到50MHz范围内的电磁干扰信号。

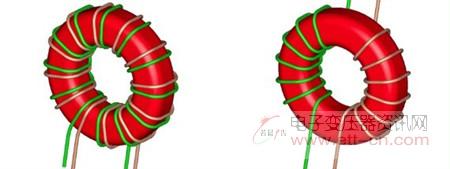

  高磁导率锰锌类能够选用多种形状,如环形磁芯、E型磁芯、罐型磁芯、RM和EP磁芯等,但共模电感器大多会选择环形磁芯。

  共模电感使用环形磁芯有两个原因。第一,环形磁芯比别的形状的磁芯一套划算,由于环形磁芯是一个整体,而别的形状磁芯是由两部分构成的。磁芯由两部分组成时,必须打磨这两部分的结合面,使它们平整光滑,进而使两部分之间的气隙最小。此外,高磁导率磁芯一般还要经过额外的打磨程序,使它们变得更加光滑。环形磁芯则不用额外的加工过程。

  第二,环形磁芯的有效磁导率比别的形状的磁芯都高。假如选用别的形状的磁芯,就需要选用两半式构造,这样会在两半结构之间出现空隙,进而减少整个磁芯的有效磁导率。打磨表层尽管能够减少空隙,但是无法清除空隙。因为环形磁芯是整体构造,因此没有空隙,有效磁导率也不会减少。

  尽管环形磁芯拥有很显著的优势,可是它也有一大缺陷,那便是绕制成本太高。别的磁芯绕制能够使用骨架绕制既迅速又经济。环形磁芯需要使用专用绕线机或是人力进行绕制,效率低,这就使共模电感的环形磁环生产制造成本上升,但不会过高。

  因而,共模电感最好是选用环形磁芯。
