三维立体卷铁心干式变压器以三维立体卷铁心为核心，不仅具备传统叠片铁心干式变压器的全部优点，而且实现了空载损耗、空载电流及噪声更低，体积和重量小，实现了节能环保。

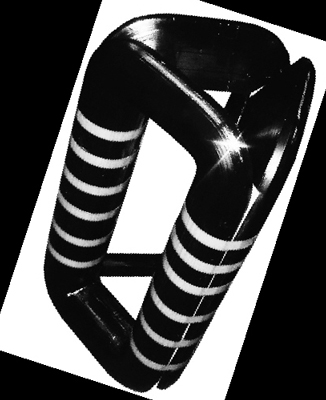

三维立体结构卷铁心是由三个几何尺寸完全相同、心柱截面为半圆形的单框互成60度角组成的。该结构铁心有下述优点：

1.三相磁路完全对称、三相磁路磁阻完全相等，因此三相空载电流完全平衡。

2.每框铁心均由完整单条硅钢片连续卷绕而成，磁路中不存在任何接缝，且框与框之间有气隙，因而三维立体卷铁心与传统铁心相比，空载损耗、空载电流、铁心噪声有明显降低。

3.在相同铁心截面、窗高、心柱距的情况下，三维立体结构卷铁心比传统结构铁心的铁轭用量少25%。三维立体卷铁心截面填充系数为0.96～0.98，传统铁心填充系数仅为0.87~0.90，可减小铁心截面直径。考虑到上述因数及传统铁心的角重，三维立体卷铁心重量可减少15%～20%。并且可降低空载损耗15%～20%。

4.卷铁心真空退火，可进一步细化硅钢片磁畴，提高硅钢片二次再结晶能力，可进一步降低硅钢片损耗，从而也降低铁心空载损耗。
