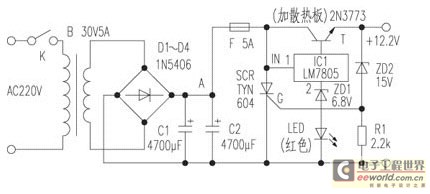

笔者介绍附图所示的电源，不仅可用于仪表电路，也可用于视频或功率小于５０Ｗ的音频放大器。

工作原理： 该电源电路简单，它用变压器Ｔ把市电２２０Ｖ降压为３０Ｖ，该低压经Ｄ１～Ｄ４整流，再用Ｃ１、Ｃ２的大容量电解电容器４７００μＦ滤波，结果在Ａ点可获得纹波很低的直流（ＤＣ）电压。

电路的稳压部分是一种串联的稳压器，其中三端稳压器ＩＣ１（ＬＭ７８０５）的输出供给稳压器输出管（大功率三极管Ｔ）基极的基准参考电压。ＩＣ１的公共端又外加稳压管ＺＤ１和ＬＥＤ（红色）作偏置电压，结果稳压器的输出直流电压可达＋１２．２Ｖ。

当电路故障引起输出电压超过１５Ｖ时，因Ｒ１上的压降使晶闸管单向可控硅ＳＣＲ触发导通，此时电路中的熔丝Ｆ熔断，稳压电源无输出而得到保护。

元件选择和电路扩展应用： 变压器Ｂ的次级电压为３０Ｖ，电流为５Ａ，其余元器件选取均由图中标注。该稳压器均可以改变ＩＣ１公共端的偏置电压，使稳压器的输出电压在一定范围内变化。此时变压器Ｔ的输出电压和ＺＤ２的稳压值及Ｒ１值也应作相应调整。该电源可装在印制板上，再用小盒组装成方便的具有稳压输出的适配器电源，其中ＬＥＤ可装在小盒的面板上作电源指示。
