电池与PWM充电电源短路保护
[发布时间]：2010年8月2日
[来源]：电子变压器资讯网
[点击率]：6854
【导读】： 电池与PWM充电电源短路保护 手机电池充电器直接受控于基带微处理器，基带微处理器通过适当的充电算法产生PWM信号控制一个低导通电阻、p沟道MOSFET (图1中的Q2)。晶体管与充电器输入端...

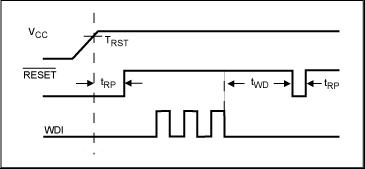

/RESET输出用于提供充电就绪指示，当/RESET输出高电平时，允许基带微处理器控制充电器工作，PWM信号通过Q1驱动控制Q2的通断。/RESET的漏极开路输出结构允许它连接到相同电源或不同电源供电的电路中。这样，不需要充电时可以将看门狗电路、PWM电路置于关断状态。 把充电器连接到充电器输入插座时将启动一次充电过程，当充电器输入电源Vcc高于3V时(对于3V的MAX6321，其型号尾缀包含有“-30”)，复位定时器开始计时，经过大约200ms后/RESET输出高电平，SPST模拟开关闭合，PWM通过R1作用到Q1的基极输入端。同时，IC1的看门狗电路开始监视PWM输入，如果在1.6s内没有接收到PWM触发脉冲，/RESET输出低电平、禁止PWM输入，充电就绪指示信号将中断CPU操作(通过充电器就绪信号)。 两款IC均采用5引脚SOT23封装，额外占用的线路板空间非常小。 图3和图4给出了充电电源、复位信号、看门狗检测之间的时序关系。图3、复位时序
图4、看门狗输入时序
Vcc是充电器的输入电源，当接通充电器电源，电压上升到3V时，MAX6321进入复位周期，在此周期内禁止充电。达到超时周期后，如果基带PWM信号连接到串联开关，启动充电过程。 在复位超时时间结束时，看门狗输入监视基带PWM充电控制信号。如果没有有效的看门狗输入，复位超时计时器开始计时，从新启动一次复位过程。按照这种方式，在充电器连接时，每1.8s检测一次电池，当基带PWM信号有效时，串联功率开关将再次使能，允许PWM信号确定电池与充电器连接的占空比。
