基于大功率LED恒流驱动器的设计及其实例
[发布时间]:2013年1月28日 [来源]: [点击率]:5138
【导读】: 大功率LED原理是是一个电光转换的过程,当一个正向偏压施加于PN结两端,由于PN结势垒的降低,P区的正电荷将向N区扩散,N区的电子也向P区扩散,同时在两个区域形成非平衡电荷的积累。广泛的应用于室内...

大功率LED原理是是一个电光转换的过程,当一个正向偏压施加于PN结两端,由于PN结势垒的降低,P区的正电荷将向N区扩散,N区的电子也向P区扩散,同时在两个区域形成非平衡电荷的积累。广泛的应用于室内外装饰、特种照明方面,而大功率LED恒流驱动方案有利于对新的应用打下基础。

恒流驱动和提高LED的光学效率是LED应用设计的两个关键问题,本文介绍大功率LED的应用及其恒流驱动方案的选择指南,然后以美国国家半导体(NS)的产品为例,重点讨论如何巧妙应用LED恒流驱动电路的采样电阻提高大功率LED的效率,并给出大功率LED驱动器设计与散热设计的注意事项。

驱动芯片的选择

LED驱动只占LED照明系统成本的很小部分,但它关系到整个系统性能的可靠性。目前,美国国家半导体公司的LED驱动方案主要定位在中高端LED照明和灯饰等市场。灯饰分为室内和室外两种,由于室内LED灯所应用的电源环境有AC/DC和DC/DC转换器两种方式,所以驱动芯片的选择也要从这两方面考虑。

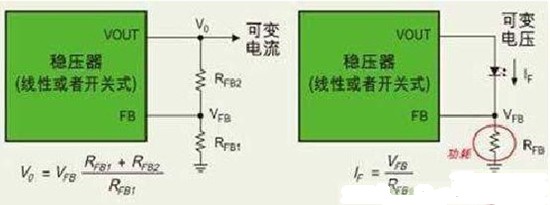

图1:可变电流和可变电压基本电路

1、AC/DC转换器

AC/DC分为220V交流输入和12V交流输入。12V交流电是酒店中广泛应用的卤素灯的电源,现有的LED可以在保留现有交流12V的条件下进行设计。针对替代卤素灯的设计,美国国家半导体LM2734的主要优势是体积小、可靠性高、输出电流高达1A,恰好适合卤素灯灯口直径小的特点。

取代卤素灯之后,LED灯一般做成1W或3W.LED灯与卤素灯相比有两大优势:(1)光源比较集中,1W照明所获得的亮度等同于十几瓦卤素灯的亮度,因此比较省电;(2) LED灯的寿命比卤素灯长。

LED灯的主要弱点是灯光的射角太窄,成本相对较高。但从长远来看,由于LED灯的寿命较长,所以还是具有非常大的成本优势。220V AC/DC转换器(例如LM5021)主要锁定舞台灯和路灯市场。

2、 DC/DC转换器

目前,LED手电筒占据了DC/DC转换器的绝大部分需求量。手电筒采用的LED功率基本上是1W,供电方式包括锂电池和镍锌电池、碱性电池等。3W 手电筒的应用一直还存在一些难点,因为3W LED灯本身需要散热,散热装置的体积大,从而在一定程度上削弱了LED灯体积小的优势。此外,由于3W LED灯的电流高达700mA,一次充电后的电池使用时间缩短。尽管如此,对于上述应用国家半导体提供LM3475、LM2623A和LM3485等方案。

矿灯也是LED灯的主要应用领域之一,它属于特种照明行业,需要专业的认证标准,中国对LED在矿灯领域的应用一直都很重视。目前,LED设计行业存在对特种行业的需求认识不足的问题,设计中常采用一些不切实际的、新奇的设计方案。例如,将LED灯和电池一起嵌入头盔,却没有考虑到矿灯特殊使用环境的各种需求,这可能是造成LED在矿灯市场的应用一直没有打开局面的重要原因。

对于矿灯LED应用,美国国家半导体提供了丰富的DC/DC稳压器产品,包括LM3485、LM3478和LM5010.已经用户采用一颗1W的LED灯,周围再放6颗普通的高亮度LED灯,构成一种具有特殊闪烁功能的矿灯。

总而言之,LED灯在灯饰和特种照明行业有着广泛的发展前景,国家半导体为此提供完整的新型LED驱动解决方案。

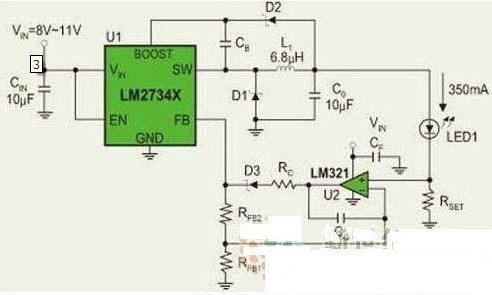

图3:基于LM2734的恒流驱动电路

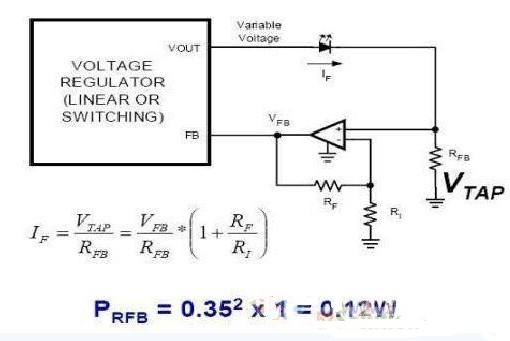

高效的恒流驱动电路

恒压供电的基本电路(图1左)采用反馈电阻RFB1和RFB2,当负载电流发生变化时,VFB也随之变化,DC/DC稳压器通过感知VFB的变化,使输出电压维持在一个固定的电平:V0=(VFB*(RFB1+RFB2))/RFB1 (1)

在图1右边电路中,DC/DC稳压器的FB是高阻输入端,流经LED的电流IF为:IF=VFB/RFB (2)

为保持IF恒定,DC/DC稳压器感知VFB,然后调整LED正端电压,使流经LED的电流保持恒定。这就是利用DC/DC稳压器FB反馈端实现恒压到恒流转换的原理。
