    线性稳压器的用处很大，可以使用在很多场合。现在，我们以LT3080芯片为例来介绍线性稳压器的新应用。

    LT3080摒弃了电压基准，并采用一个基准电流来设定输出。如图1所示，由单个电阻来设定稳压器中的一个电压跟随器的输出。输出电压可以调节到低至0V，或高至输入电源电压约1V范围之内。由于设定引脚与输出端上的电压相等，因此这些稳压器能够很容易地并联起来以共享电流（采用一小块电路板作为一个镇流电阻）。这使得热量能够在电路板上散播，从而免除了散热器。此外，输出晶体管的集电极是单独引出的，因而允许插入一个与集电极相串联的降压电阻。这将把IC稳压器产生的部分功耗移动至电路板上的一个电阻，从而进一步地增强散热效果，并免除了增设一个散热器（用于在某个点上散逸所有的功率）的需要。表1罗列了该稳压器的基本规格。

图1 LT3080的基本工作原理

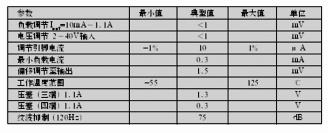

表1 LT3080的操作参数

图2 LT3080的并联运作

    图2示出了一对并联的稳压器。虽然图中仅示出了两个稳压器，但如需提供更高的输出电流，则可并联任何数目的稳压器。所有的稳压器均将其输入、其设定引脚和其输出连接在一起。插入了一小段与输出端相串联的PC走线以充当一个镇流电阻，10～15mΩ的电阻便足以对稳压器的输出进行镇流，并提供上佳的均流作用。由于现在并联了多个器件，因此需要采用一个输出电容器以实现稳压器的稳定。输出电压以相同的方式进行调节（采用一个接地电阻），但是，如今的电流不是10μA，而是N×10μA（N为并联稳压器的数目）。当并联两个稳压器时，对于每50kΩ的接地电阻，这将提供一个1V的输出电压。

    也可以把LT3080与固定输出稳压器（线性稳压器或开关稳压器）相并联，以增加单个器件的输出电流。当单个器件未能提供足够的电流，或者由于系统变更的原因而需要进行简单的系统修改（以增大电源电流）时，这是很有用处的。

图3 增加一个固定稳压器的输出电流

    同样，必需采用15～20mΩ的镇流电阻，以使两个IC共享电流。但是，由于固定输出稳压器LT1963-3.3并不具有一个“设定引脚”，我们必须提供一个用于连接LT3080的设定引脚的点。从固定稳压器的输出端引出的一个分压器可提供一个比固定输出低4mV左右的电压。该4mV压降是确保LT3080的输出电流在无负载条件下为零所必需的。如果没有该偏移，则LT3080有可能供应电流，从而强制输出在轻负载或无负载条件下处于高电平状态。

    在轻负载时，LT3080的设定引脚电平保持为负值（相对于输出）。这将向LT3080中的反馈电路发出如下指示信号：输出为“高电平”，而且不要供应任何电流。当固定稳压器和LT3080上的负载均增加时，镇流电阻两端的压降将缓慢地接通LT3080，这样就提供了输出电流的一部分。在该场合中，镇流电阻应比直接并联LT3080时略大，这是因为4mV的偏移大于LT3080的固有偏移。一个20mΩ电阻将提供20mV的镇流（在1A输出电流条件下）。对于一个2V输出，该压降仅会使负载调整率下降不到1%。当镇流电阻为20mΩ且总输出电流为2A时，LT3080将供应大约75%～80%的输出电流。为了实现较为精密的输出电流匹配，必须增加镇流电阻。
