在PS21255-E模块中，下桥臂的三个管子的漏极在同一点上，该点通过一个小的电流检测电阻与系统的地相连，可直接用以系统地为参考点的+15V电源进行驱动控制，但是上桥臂三个管子的漏极不在地点，需要通过外部电路，在下桥臂管子导通时，下桥臂的+15V驱动电源同时给外部电容充电，当下桥臂断开后，电容两端保持+15V的电压降，且其低电势一端正好与上桥臂IGBT管的漏极相连，因此就实现了上桥臂IGBT管门极电压比漏极高的自举功能，很好地实现上桥臂管子的驱动。

    5、系统加减速

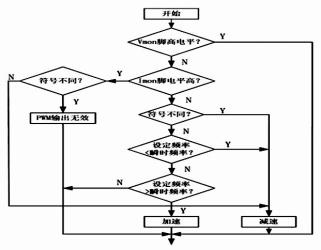

图5 加减速控制逻辑流程图

    本系统采用SA866AE/AM芯片的VMON和IMON两个引脚进行加减速控制，控制流程如图5所示。①如果VMON有效（即VMON≥0.5VDD），则加减速指令无效，该条件具有最高优先，它可防止过度减速时再生能量通过功率管而导致过电压。通常VMON<0.5VDD时，可以进行加减速调节。②如果IMON有效，无论UP、DOWN处于什么状态，瞬时频率都会被降低到预先设置的减速频率水平上，若在瞬时频率降到0时，IMON≥VDD，则PWM脉冲输出截止，此时不能进行任何加减速操作。该条件的优先权比VMON低，它可以防止加速过高导致过流过热损坏开关管。③当上述二者都无效时，运算法则将综合比较器的输出逻辑、DIR引脚控制和计数器信号，一起得出最后的调速控制。

    6、SA866AE/AM与EEPROM参数设定

    SA866AE/AM的串行三线接口可与256位或1024位的串行EEPROM连接，如93C06或93C46。所有的参数存储在EEPROM中，复位以后通过串行接口自动下载。本系统拟采用93LC46进行参数存储，与SA866AE/AM的接口如图6所示。

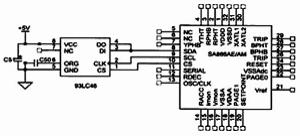

图6 SA866AE/AM与EEPROM结构图
