针对25W以上的大功率内置/外置灯具电源来说，由于对功率因素和THD的要求较高，而且输出电流也比较大，因此目前的解决方案通常以两级架(APFC+DC/DC)为主。
　　而传统的两级方案，因为需要两颗芯片单独控制，在芯片的供电，驱动效率和体积，BOM数量和成本上往往很难做到最优化。
　　作为晶丰明源在大功率高端灯具驱动电源上的解决方案，UR3311是一颗基于两级架构的二合一控制芯片，既可应用于BOOST+FLYBACK的隔离应用，也可应用于BOOST+BUCK的非隔离应用。适用于有高功率因数、低THD、低输出电流纹波要求的灯具电源。

　　芯片特点UR3311
　　1、专利智能芯片供电
　　采用专利的智能芯片供电和无辅助绕组的临界电流谷底检测技术
　　UR3311为目前市面上双级方案中对变压器和电感设计要求最为简单，成本也最低的方案。前级BOOST的功率电感为单绕组电感，后级隔离FLYBACK为双绕组变压器，后级非隔离BUCK为单绕组电感。

　　2、更简单的BOOST电感设计
　　保持全电压维持高效率。
　　BOOST级为升压特性为低压输入时，嵌位BOOST输出电压为280V，输入电压升高时BOOST输出电压为跟随型，实现了更简单的BOOST电感设计和保持全电压维持高效率。

　　3、最佳的转换效率
　　临界电流模式(BCM)+谷底准谐振工作模式
　　两级均为临界电流模式(BCM)+谷底准谐振工作模式，实现最佳的转换效率。高精度恒流算法和完善的保护功能。
　　特性优势 UR3311
　　全电压范围PF》0.95， THD《10%;
　　输出电流纹波小于±5%，无频闪;
　　高达88%的效率 (隔离);
　　《500ms的快速启动;
　　优异的线性和负载调整率，一致性好;
　　专利算法，极大地减少外围器件的数量;
　　支持隔离与非隔离应用;
　　内置全面的保护功能;
　　典型应用UR3311
　　全电压输入高PF低频闪外置电源应用输入电压： 90~270Vac
　　输出LED： 36V/1A
　　PF》0.95
　　THD《15%1
　　

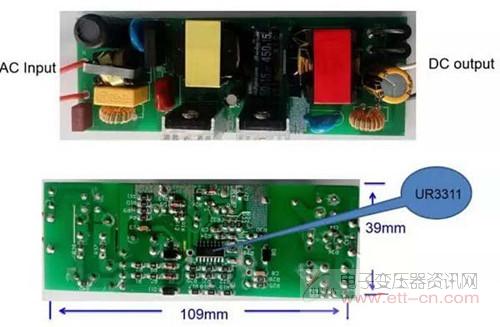

　　PCB实物图

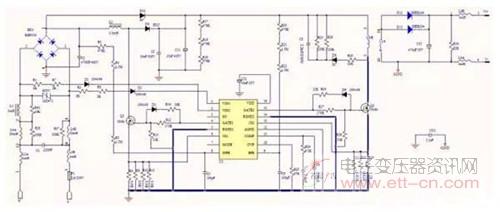

　　原理图

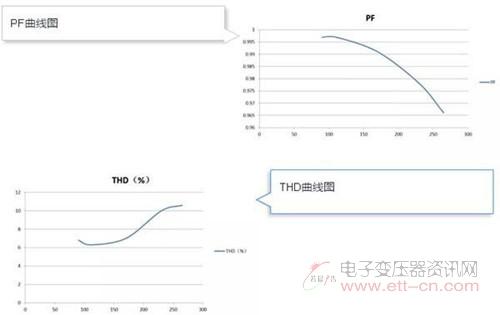

　　PF、THD和效率曲线图

　　UR3311 根据需要可以选择 BOOST+FLYBACK 和BOOST+BUCK 拓扑。仅需改变MODE脚的接法即可选择不同的应用拓扑。一般地，应用于面板灯或其他应用场合的外置电源应使用BOOST+FLYBACK 拓扑。该拓扑具有安全等级高，一致性好等优势。应用于高效率、高光效的内置或者二类灯具场合可以使用BOOST+BUCK拓扑。该拓扑具有效率高、应用成本低等优势。
