OPPO新专利:如何实现折叠手机的完美贴合
[发布时间]:2019年4月16日 [来源]:爱集微 [点击率]:2697
【导读】: 2019年年初,三星和华为先后发布了自己的折叠屏手机。  其中,三星Galaxy Fold搭载了两块屏幕,采用了向内折叠的方式,但是这样一来就产生了一个问题。折叠之后,两块屏幕之间存在一定的间隙,...

  2019年年初,三星和华为先后发布了自己的折叠屏手机。
  其中,三星Galaxy Fold搭载了两块屏幕,采用了向内折叠的方式,但是这样一来就产生了一个问题。折叠之后,两块屏幕之间存在一定的间隙,不能够完美闭合,这就会给后续的使用造成一定的问题。为了解决这一问题,华为的Mate X则采用了向外折叠的方式。
  近日,OPPO也公布了一组折叠屏的相关专利,为解决折叠屏手机在折叠状态下如何完美贴合提供了另一种思路。
  专利显示,该专利(申请号EP3379809A1)提供了一种折叠终端100(如图1),包括主体1、柔性屏组件2、磁性吸合组件3和磁性缓和组件4。
  其中,柔性屏组件2设置于主体1的表面上,主体1包括上部11、下部12,以及连接上部11和下部12的弯折部13,主体还包括相对设置的上端和下端。

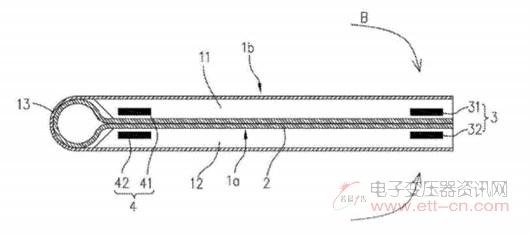

图1 折叠终端第一状态结构示意图

  折叠终端100中的磁性吸合组件3包括第一磁性吸合件31和第二磁性吸合件32,第一磁性吸合件31设置于上部11,且临近上端,第二磁性吸合件32设置于下部12,且临近下端。当上部11与下部12之间的夹角为0度时,第一磁性吸合件31吸合于第二磁性吸合件32。
  磁性缓和组件4包括第一磁性缓和件41和第二磁性缓和件42,第一磁性缓和件41 设置于上部11,且临近弯折部13,第二磁性缓和件42设置于下部12,且临近弯折部13。当上部11与下部12之间的夹角大于或小于180度时,第一磁性缓和件41和第二磁性缓和件42相斥。
  为实现维持贴合状态,折叠终端100最主要的构件为第一磁性缓和件41和第二磁性缓和件42,以及第一磁性吸合件31和第二磁性吸合件32,请参见图2:

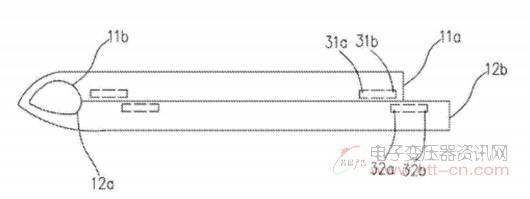

图2 折叠终端第二状态结构示意图

  第一磁性吸合件31和第二磁性吸合件32分别设置于上部11和下部12的端部上,当上部11 与下部12之间的夹角为0度时,第一磁性吸合件31与第二磁性吸合件32之间,将产生较强的吸合力,可以维持折叠终端100的弯折状态,保证终端处于闭合状态,且需要一定的力度才能将第一磁性吸合件31与第二磁性吸合件32分开,即需要一定的力度才能将终端打开,使之处于开合状态。
  第一磁性缓和件41和第二磁性缓和件42分别设置在上部11和下部12上,当上部11相对下部12弯折时,两者之间将产生排斥力,可以防止折叠终端100不经意给大力合上,提高折叠终端100的可靠性。
  需要了解的是上述的技术方案存在一个弊端,就是终端处于弯折状态时,将出现如下图3所示的第一磁性吸合件31和第二磁性吸合件32之间不能对准贴合情况。

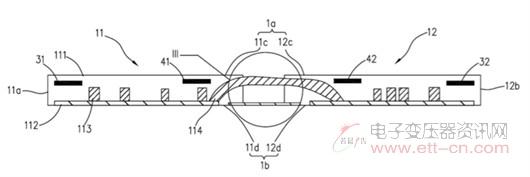

图3 折叠终端第三状态结构示意图

  因此,该专利在上述提出的技术方案的基础下,为了进一步降低第一磁性吸合件31和第二磁性吸合件32之间的对准贴合问题,在第一磁性吸合件31的两端分别设置了第一贴合部31a和第二贴合部31b,在第二磁性吸合件32的两端分别设置了第三贴合部32a和第四贴合部32b,当主体1处于弯折状态时,第一贴合部31a将磁性贴合于第三贴合部32a上,第一贴合部31b磁性贴合于第四贴合部32b上。
  另一方面,该折叠终端100还包括四个铁磁屏蔽件,该四个铁磁屏蔽件分别围设于第一磁性吸合件31、第二磁性吸合件32、第一磁性缓和件41和第二磁性缓和件42的周面,可以降低磁性吸合组件3和磁性缓和组件4对折叠终端100壳体中其它电子元器件113的影响。
  值得注意的是,如果采用OPPO的这种专利来保证折叠屏的贴合,那么采用的也应当是与华为相同的向外折叠方式。
  以上便是对该专利的大概介绍,若想要了解该专利的具体内容,可就申请号EP3379809A1到网上检索该专利的申请文件。
