这两种铁氧体磁环有何不同和未来前景
[发布时间]:2020年9月18日 [来源]:志佳磁环 [点击率]:6400
【导读】: 铁氧体磁环电感器可以分成锰锌铁氧体磁环和镍锌铁氧体磁环,依据常用原材料不一样,锻烧出去的原材料就不一样。   镍锌铁氧体磁环关键由铁、镍、锌的金属氧化物或酸盐,选用电子陶瓷工艺生产制造。  锰锌铁...

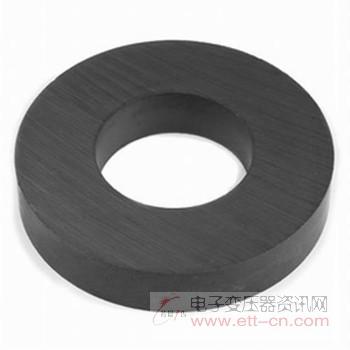

  铁氧体磁环电感器可以分成锰锌铁氧体磁环和镍锌铁氧体磁环,依据常用原材料不一样,锻烧出去的原材料就不一样。



  镍锌铁氧体磁环关键由铁、镍、锌的金属氧化物或酸盐,选用电子陶瓷工艺生产制造。

  锰锌铁氧体磁环则是由铁、锰、锌的金属氧化物及酸盐,一样选用电子陶瓷工艺生产制造而成。

  两者在用材和加工工艺上基本一致,唯一不一样便是锰和镍这两个原材料不一样而已。便是这二种不一样的原材料,它们在同一商品上的应用实际效果就极大地不一样。

  锰锌铁氧体磁环具备高磁导率。可用以频率范畴为1MHz到百余MHz的场合。但共模感应开关除外,针对70MHz下列的应用场合,锰锌原材料的特性阻抗使之变成最好的选择;锰锌铁氧体磁环一般在千赫至兆赫的频率范畴内应用。可制做电感器、变压器、滤波器的磁芯、磁带机及无线天线棒。

  镍锌铁氧体磁环具备低磁导率,可用以实际操作频率小于5CHz的应用场合。针对70MHz到数百千MHz的运用场合,强烈推荐使用镍锌原材料。镍锌铁氧体磁环可用于制作中周变压器、磁带机、短波天线棒、自动调谐电感电抗器及其磁饱和状态放大器等的磁芯,应用范畴和商品质量指标要比锰锌铁氧体磁环有优点得多。

  当这两种磁芯混在一起时,怎样来区别呢?下边详细介绍二种具体方法。

  1、目测法:

  因为锰锌铁氧体一般磁导率较高,晶体很大,构造也较为密不可分,常呈黑色。

  而镍锌铁氧体一般磁导率较低,晶体细而小,而且是多孔结构,常呈棕色,尤其是在生产加工过程中煅烧温度较低时尤其突显。

  各位小伙伴们可以依据这种特性,大家就能用目测法来区别这两种磁芯了。目测法是一种较为粗略地的方式 ,历经一定实践活动也是能够把握的。

  在光源较为亮的地区,假如见到铁氧体材料的色调变黑、有较夺目的亮结晶体,此磁芯为锰锌铁氧体;

  假如见到铁氧体带棕色、光泽度黯淡、晶体不夺目,此磁芯为镍锌铁氧体。

  2、测试方法:

  这类方式较为靠谱,但必须一些测试设备,比如高阻计、高频率Q表等。
