贴片电感的主要知识点 你都知道哪些呢
[发布时间]:2021年1月25日 [来源]:电子发烧友网 [点击率]:864
【导读】: 一般电子电路中的电感是空心线圈,或是带有磁芯的线圈,只能通过较小的电流,承担较低的工作电压而输出功率电感也有空心线圈的,也有带磁芯的,主要特点是用粗输电线绕制,可承担几十安,数百,数千,甚至是数万...

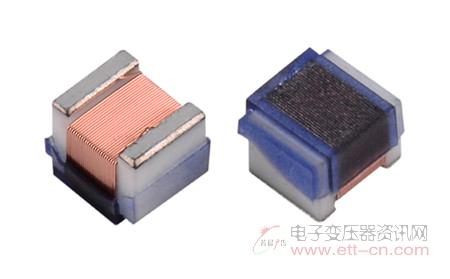

  一般电子电路中的电感是空心线圈,或是带有磁芯的线圈,只能通过较小的电流,承担较低的工作电压;而输出功率电感也有空心线圈的,也有带磁芯的,主要特点是用粗输电线绕制,可承担几十安,数百,数千,甚至是数万安。输出功率贴片电感是分带磁罩和不带磁罩两种的,关键部分是由磁芯和铜线构成。在电源电路中关键起滤波和振荡功效。

  贴片电感工作原理的详细介绍:

  电感是闭合回路的一种属性,即当经过闭合回路的电流更改时,会出现感应电动势来抵御电流的更改。这类电感被称之为自感,是闭合回路自身的特性。假定一个闭合回路的电流更改,因为感应功效而造成电动势于另外一个闭合回路,这类电感称之为互感。两个电感线圈互相挨近时,一个电感线圈的磁场转变将影响另一个电感线圈,这类影响便是互感。互感的大小主要取决于电感线圈的自感与两个电感线圈耦合的水平,利用这个原理制作而成的元器件称为互感器。

  贴片电感有什么作用:

  贴片电感是用绝缘导线绕制而成的电磁感应元器件。这属于常见的电感元器件。贴片电感的功效:通直流电阻交流电这是简单的说法,对交流数据信号开展防护,滤波或与电容器,电阻器等构成谐振电路。调谐与选频电感的功效:电感线圈与电容器并联可构成LC调谐电路。贴片电感在电源电路中的一切电流,会造成电磁场,电磁场的磁通量又作用于电源电路上。

  当贴片电感经过的电流转变时,贴片电感中造成的直流电压势将阻拦电流的转变。当经过电感线圈的电流扩大时,电感线圈造成的自感电动势与电当经过电感线圈的电流减少时,自感电动势与电流方位相同,阻止电流的减少,另外释放出存储的能量,以补偿电流的减少。电流方位反过来,阻拦电流的提升,另外将一部分电能转换成磁场能存储于电感当中,所以经电感滤波后,不仅负荷电流及工作电压的脉动减少,波形变得越来越平滑,而且整流二极管的导通角扩大。

  屏蔽贴片电感与一般的贴片电感功效有所不同,一般的贴片电感在电源电路中是不带屏蔽的,使用起来了在电源电路中电感起不到想要的效果,屏蔽贴片电感可以屏蔽掉一些电源电路中电流的多变性,可以起到很好的隔离的功效,屏蔽电感完整的金属屏蔽体将带正电导体包围起来,在屏蔽体的内侧将感应出与带电导体相等的负电荷,外侧出现与带电导体相等的正电荷,假如将金属屏蔽体接地,则外侧的正电荷将注入地面,外侧将不会有电场存在,也就是带正电导体的电场被屏蔽在金属屏蔽体内。

  屏蔽电感在电源电路中还具有了藕合的功效,屏蔽贴片电感为减少交变电场对敏感电源电路的耦合干扰工作电压,电感能够在干扰信号和敏感电源电路之间设定导电性好的金属屏蔽体,并将金属屏蔽体接地。交变电场对敏感电源电路的耦合干扰工作电压大小主要取决于交变电场工作电压、耦合电容和金属屏蔽体接地电阻之积。只需想方设法使金属屏蔽体良好接地,就能使交变电场对敏感电源电路的耦合干扰工作电压变得很小。电场屏蔽以反射为主,所以屏蔽体的厚度不能太大,而以结构强度为主要考虑因素。
