TMS320F28335通过四位地址总线（XA［11：8］）、数据总线（XD［11：0］）、外部读写使能信号（RD、WR）、片选信号（CS）及I/O中断信号与CPLD相连，由这些信号连线完成DSP对CPLD内的相关寄存器或I/O的读写操作。挂接在CPLD上的所有外设DSP都可以通过地址线XA［8：11］来分配一个对应的地址，当在DSP中执行写指令：*（0x0400）=0x001时，地址总线XA［11：8］=0100B，数据线XD［11：0］=0x001，同时控制线中CS、WR为低电平，RD为高电平，CPLD接收到总线电平后，进行地址锁存、数据译码等操作，即可对相应地址上分配的外设进行控制。CPLD与DSP的连接关系如图4所示。

1.3 TFT真彩液晶屏

液晶屏分辨率为272×480，尺寸为4．3英寸。显示色彩为16位，RGB各占6位、5位、6位，采用3．3V电压供电。CPLD上外挂一片16×256kB的SRAM作为显示屏的显存，存储一帧屏显的数据。CPLD将DSP总线上传来的数据，先存入显存，然后再从显存中读取出来，配合液晶屏驱动时序，在液晶屏上将波形显示出来。图5为液晶控制图。

2 软件设计

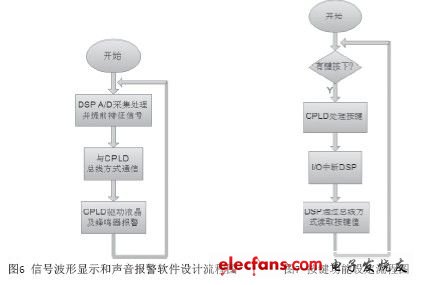

本仪器所实现的主要功能有：漏磁信号采集处理、信号波形液晶显示、声音报警和按键功能设定。其中信号采集由DSP内部AD中断完成，只需要设置好相关寄存器即可。由于波形显示和声音报警是直接由DSP通过总线将命令发送到CPLD；而按键功能设定是：当按键按下后由CPLD通过中断来通知DSP，然后DSP通过总线读取按键值，根据这些功能画出如图6、7的系统软件流程图，分别表示两块CPU各自内部程序流程。图6为信号波形显示和声音报警软件设计流程图，图7为按键功能设定流程图。

3 总结

金属磁记忆作为一项新的无损检测技术，已在石油化工管道、发电站汽轮机、工程机械装备等领域得到越来越广泛的应用。采用DSP和CPLD组合设计的检测仪，不仅能保证高速的信号采集处理，而且利用了CPLD内部的硬件资源，大大简化了DSP访问外设时的时间开销，提高了整个系统的执行速度。同时，CPLD预留了一定扩展接口，以方便今后系统的更新与升级。
