干货来了 | 磁芯优缺点对比整理
[发布时间]:2019年10月16日 [来源]:电子发烧友 [点击率]:4168
【导读】: 引线空间大,绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。   功率型  EE、EEL、EF 型功率磁芯  特点:引线空间大,绕制接线方便。适用范围广、工作频率高...

  引线空间大,绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。

  功率型
  EE、EEL、EF 型功率磁芯

  特点:引线空间大,绕制接线方便。适用范围广、工作频率高、工作电压范围宽、输出功率大、热稳定性能好。
  用途:广泛应用于程控交换机电源、液晶显示屏电源、大功率 UPS 逆变器电源、计算机电源、节能灯等领域。

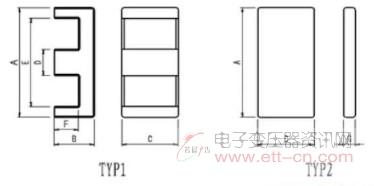

  EI 型功率磁芯

  特点:结构紧凑、体积小、工作频率高、工作电压范围广、气隙在线圈顶端耦合紧、损耗低。损耗与温度成负相关,可防止温度的持续上升。
  用途:电源转换变压器及扼流圈、DVD 电源、照相机闪光灯、通讯设备及其它电子设备。

  PEE、PEI 功率磁芯

  ER 功率磁芯

  特点:耦合位置好,中柱为圆形,便于绕线且绕线面积增大,可设计功率大而漏感小的变压器。
  用途:开关电源变压器,脉冲变压器,电子镇流器等。

  ETD 型功率磁芯

  特点:中柱为圆形,绕制接线方便且绕线面积增大,可设计出功率大且漏感小的变压器。其他如组装成本,安规成本,电磁屏蔽,标准化难易等各方面都很出色。
  用途:开关电源,传输变压器,电子镇流器。广泛应用于家电、通讯、照明、医疗设备、办公自动化、军品、OA 设备、电子仪器、航空航天等领域。

  EQ/EQI 型功率磁芯

  EP 型功率磁芯

  特点:具有磁屏蔽效果好、分布电容小、传输衰耗低、电感量高、漏感小、磁场分布均匀等优点,且骨架配有多路接头,易设计多路输出变压器。
  用途:宽带变压器、电感器、隔离变压器、匹配变压器,广泛应用于程控交换机终端和精密电子设备等领域。

  EFD 型功率磁芯

  特点:具有热阻小、衰耗小、功率大、工作频率宽凳使用优点。成品重量轻、结构合理、易表面贴装。
  用途:广泛应用于体积小而功率大的变压器,如精密仪器、模块电源、计算机终端输出等。

  EPC 功率磁芯
