共模电感的不同之处 我们来一探究竟
[发布时间]:2021年1月25日 [来源]:bilibili [点击率]:825
【导读】: 共模电感(Common Mode Choke)也被称为共模扼流圈,共模电感是由两个规格一样,线圈匝数相同的线圈反向对称地绕制在同一个磁环上,是一个以铁氧体为磁芯的共模干扰抑制元器件。  1、共模电...

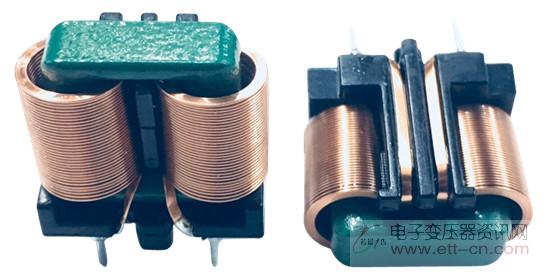

  共模电感(Common Mode Choke)也被称为共模扼流圈,共模电感是由两个规格一样,线圈匝数相同的线圈反向对称地绕制在同一个磁环上,是一个以铁氧体为磁芯的共模干扰抑制元器件。

  1、共模电感的原理

  工作原理:穿过共模电流时磁环中的磁通量互相叠加,从而具备非常大的电感量,对共模电流具有抑制功效,而当两线圈穿过差模电流时,磁环中的磁通量互相抵消,基本上没有电感量,因此差模电流能够无衰减地通过。所以共模电感在平衡线路里能合理地抑制共模干扰数据信号,而对线路正常传送的差模数据信号无危害。

  共模滤波电感器并不是电感量越大越好,关键看要滤掉的共模干扰的频率范围。理论上电感量越高对EMI抑制效果越好,但过高的电感将使截止频率降的更低,而具体的滤波器只能保证一定的带宽,也就使高频率的抑制效果下降。

  常见于开关电源中过虑共模的电磁干扰信号,对EMI开展滤波,抑制各种高速信号造成的电磁波向外辐射。

  2、共模电感与差模电感的差别

  ①共模电感绕制一般是选择双线双向绕制,差模电感则是选择单向绕制。

  ②共模电感主要抑制共模干扰(也就是火线、零线对地),差模电感主要抑制差模干扰(火线对零线)。

  ③共模电感两个同样的线圈对称绕制在同一铁芯上,四个引脚。差模电感是一个线圈绕制在一个铁芯上,仅有两个引脚。

  ④共模电感因为同一铁芯上的两组线圈的绕向是反过来的,因此铁芯不怕饱和状态。而差模电感因为铁芯上绕制一个线圈,当进入线圈的电流量扩大时,线圈中的铁芯会进入饱和状态。
