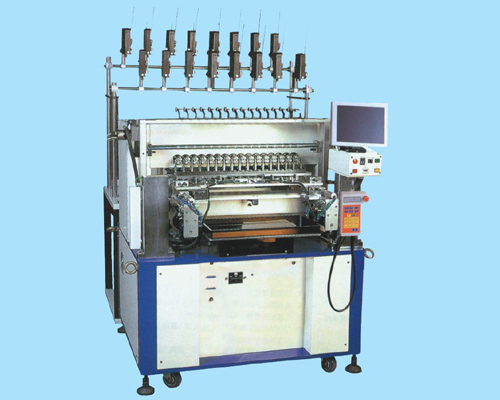

十六轴全自动绕线机
选购设备：自动上下料、绞线机、气压剪刀、张力衰减、双线并绕、断线检知。
特色：
CNC 4轴AC伺服马达传动系统，定位精确；
独特的绕线治具设计，换装快速；
0、90、120三种缠Pin角度设定，一次性的完成多种角度缠绕；
精密的张力线架控制，质量更有保障；
具自动理线功能，不留余线；
简易的高级语言指令，程序编辑，搭配液晶屏幕对谈方式；
密码储存功能，防止非相关人员修改程序；
具自动上下料功能（特殊机种除外），增加产能。
规格表：
| 控制方式 |
CNC 4轴AC伺服马达同步控制 |
| 储存方式 |
USB随身碟，内附512MB高速缓存，可转换存入计算机 |
| 滚动条数量 |
16连轴，42mm间距 |
| 滚动条速度 |
Max 18000转/分 |
| 轴转角度 |
360度/圈，设定单位1度 |
| 轴停精度 |
+/-0.5度 |
| 导针移动距离 |
X轴(前后)90mm，移动单位0.01mm
Y轴(左右)80mm，移动单位0.01mm
Z轴(上下)50mm，移动单位0,01mm |
| 适用线径 |
0.02-0.3mm |
| 最大卷径 |
35mm |
| 最大幅宽 |
60mm |
| 缠脚速度 |
Max 150圈/分 |
| 缠脚角度 |
0\90\120三种 |
| 电源 |
三相220V，或指定电压，50/60HZ |
| 消耗电力 |
5KVA |
| 气压需求 |
4-6kgf/平方厘米 |
| 机台尺寸 |
1200(L)×900(W)×1400（H） mm |
| 机台重量 |
850kgs |
| 装箱尺寸 |
2000（L）×1490（W）×1930（H） mm |
| 总重量 |
1100KGS |
